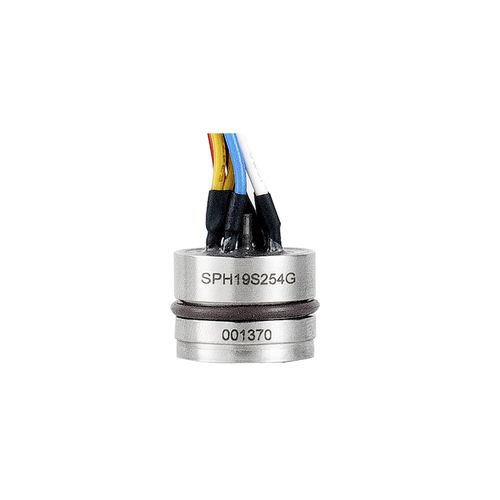

Sensor de pressão absoluta SPH19S

de silíciopiezorresistivoanalógico

SPH19S é o sensor de pressão piezoresistivo com construção isolada e compensação precisa. Ele usa matriz de sensor de monossilício de alta estabilidade. Carcaça de aço inoxidável 316L com diâmetro Ф19mm. A compensação de temperatura mais ampla e a correção de zero são calibradas por técnicas de corte a laser. A pressão medida é transmitida para a matriz de silício através do diafragma 316L e óleo de silício selado interno, para transformar a pressão em sinal elétrico. A matriz do sensor não entra em contato diretamente com o meio de medição, que forma uma estrutura isolada, adequada para vários meios líquidos. Vantagem • Matriz do sensor de monossilício de alta estabilidade. • Excitação de tensão. • Estrutura isolada, adequado para diversos fluidos. • Todo em aço inoxidável 316L. • Hastelloy C, material de diafragma de tântalo opcional. Características • Fonte de alimentação: 5-12VDC • Conexão elétrica: pino de φ0,5 mm Kovar ou fio flexível • Resistência da ponte: 6kΩ • Tempo de resposta (10 por cento -90 por cento ): < 1 ms • Resistência de isolamento: 500MΩ/500VDC
