Medidor de vazão de disco oscilante MFE600H

volumétricopara águapara água quente

Visão geral do produto

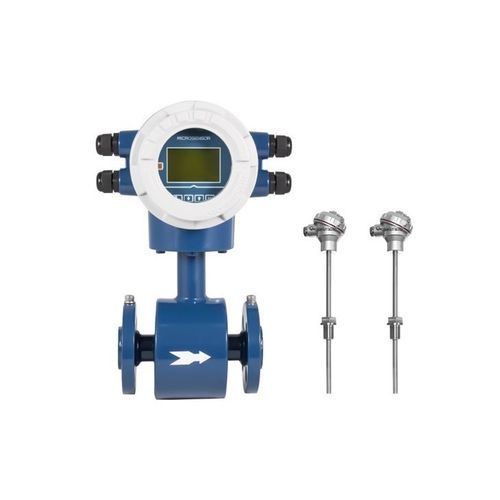

A série MFE600H da Micro Sensor é um caudalímetro eletromagnético de energia que mede quantidade de calor e frio. O medidor de energia é fornecido com 2 sensores Pt1000 como padrão, dispensando totalizador externo. É fácil de instalar, reduzindo custos de instalação. O conversor utiliza MCU de baixo consumo e componentes SMD/SMT para desempenho confiável, alta precisão, baixo consumo e ponto zero estável. O visor é intuitivo e o equipamento simples de operar e manter.

Vantagens

• Estrutura multi-eletrodo para alta precisão; eletrodo de aterramento integrado em muitos tamanhos, eliminando a necessidade de anel de aterramento e reduzindo custos.
• EEPROM preserva configurações e valores acumulados em caso de falta de energia.
• Sem inércia mecânica — resposta rápida; capaz de medir fluxos pulsantes instantâneos com boa linearidade.
• Excitação por onda retangular de baixa frequência melhora a estabilidade do fluxo e o desempenho em baixos fluxos com baixa perda de energia.
• Disponível em versões separada (conversor remoto) e integrada (compacta).
• Amplitude de diâmetros: DN6 ~ DN1600 (varia conforme o tipo de conexão).

Tabela técnica
Diâmetro | Tipo | Faixa / Observação
Tipo flange | DN6~DN1600, ≥DN20 com eletrodo de aterramento incorporado
Tipo wafer | DN25~DN200
Tipo roscado | DN10~DN50
Tipo clamp | DN15~DN150
Porta de pressão | | ANSI 1/2 NPT, JIS G1/2, ISO M20×1.5
Precisão de medição | | ±0,2% (DN10~DN350); ±0,5% (DN6~DN1600)
Sinal de saída | | 4mA~20mA DC / HART, frequência, saída de pulso, RS485
Conexão elétrica | | ISO M20×1.5
Proteção IP | | IP65; IP67; IP68
Consumo de energia | | ≤5W
Temperatura de operação | | -20℃ ~ 60℃
Temperatura de armazenamento | | -40℃ ~ 60℃
Umidade relativa | | 5% ~ 90%

Aplicações

• Medida em aquecimento central
• Sistemas de aquecimento
• Medida de calor para ar condicionado em residências
• Prédios de escritórios, empresas e instituições

Download

• Ficha técnica
• Certificado CNEX
• Certificado PCEC
• Certificado CE
• Certificado EAC
• Certificado ATEX

Características / especificações técnicas

• Tipo de produto: Caudalímetro eletromagnético de energia (série MFE600H).
• Funções: mede quantidade de frio e calor; fornecido com 2 sensores Pt1000 como padrão; sem necessidade de totalizador externo.
• Processamento de sinal: conversor com MCU de baixo consumo e componentes SMD/SMT para medições estáveis e precisas.
• Proteção de configurações: EEPROM protege parâmetros e valores acumulados em caso de falta de energia.
• Eletrodos: estrutura multi-eletrodo; eletrodo de aterramento incorporado em muitos tamanhos.
• Resposta: sem inércia mecânica; resposta sensível; adequado para fluxos instantâneos e pulsantes com boa linearidade.
• Excitação: onda retangular de baixa frequência para estabilidade e boas características em baixos fluxos.
• Estrutura: tipo separado (conversor remoto) e tipo integrado (compacto).
• Opções de conexão/diâmetro: flange DN6~DN1600 (≥DN20 com eletrodo incorporado); wafer DN25~DN200; roscado DN10~DN50; clamp DN15~DN150.
• Padrões de porta de pressão: ANSI 1/2 NPT, JIS G1/2, ISO M20×1.5.
• Precisão de medição: ±0,2% (DN10~DN350); ±0,5% (DN6~DN1600).
• Saídas: 4mA~20mA DC / HART, frequência, pulso, RS485.
• Conexão elétrica: ISO M20×1.5.
• Grau de proteção: IP65, IP67, IP68.
• Consumo: ≤5W.
• Temperatura de operação: -20℃ ~ 60℃; armazenamento: -40℃ ~ 60℃.
• Umidade relativa: 5% ~ 90%.
