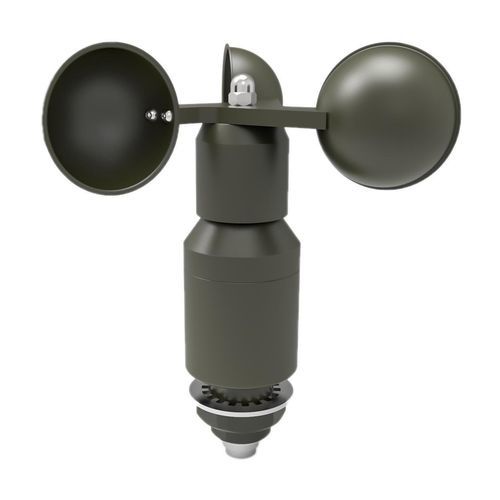

Anemômetro de conchas FA19

IP66para aplicações marítimassem manutenção

Visão geral
O FA19 é um sensor de velocidade do vento sem necessidade de manutenção, projetado para uso offshore em ambientes marinhos com forte corrosão (C5-M). Rolamentos especiais resistentes à corrosão e um corpo totalmente metálico em liga de alumínio 6061 com anodização dura oferecem resistência à corrosão e ao desgaste. Múltiplas vedações labirínticas não contactantes, diretas e deslocadas, com razões de forma de cavidade otimizadas asseguram proteção IP66. O sensor é adequado para medições precisas de vento em condições severas como ventos fortes, tempestades de areia e ambientes marinhos.

Principais características

• Medição magnética sem contacto com chip de sensor magnético importado para alta precisão e forte imunidade a interferências eletromagnéticas.
• Vedações labirínticas múltiplas otimizadas para atingir IP66.
• Construção totalmente metálica: corpo em liga 6061 (anodizado duro); peças externas em aço inoxidável 316.
• Rolamentos especiais resistentes à corrosão adequados para ambientes offshore C5-M.
• Projeto tolerante a falhas na fiação para evitar danos ao sensor por conexões incorretas.
• Proteção multinível contra raios, ESD e sobretensões (IEC61000-4-2/4-5).
• Ligação por conector tipo aviation com cabo blindado de 6 condutores (4×0.5mm² + 2×1mm²).

Aplicações

• Medição de vento em parques eólicos offshore e onshore
• Monitorização meteorológica em navios e embarcações
• Estações meteorológicas costeiras e portuárias
• Monitorização ambiental em linhas ferroviárias e autoestradas
• Sistemas de prevenção de desastres e emergências

Especificações elétricas

• Tensão nominal: 12VDC–30VDC
• Corrente de operação: 50 mA máx.
• ESD: IEC61000-4-2 (Contacto ±8kV, Ar ±15kV)
• Sobretensão: IEC61000-4-5 (Linha-a-linha ±6kV, Linha-terra ±4kV)
• Princípio de medição: varredura de código magnético sem contacto
• Fiação: conector aviation
• Cabo: blindado de 6 condutores (4×0.5mm² + 2×1mm²)

Especificações mecânicas

• Cor: anodizado duro natural
• Material do corpo: liga de alumínio 6061, anodizado duro
• Material das taças do vento: 5052, anodizado duro
• Material dos rolamentos: rolamentos especiais resistentes à corrosão
• Peso: 0,4 kg
• Montagem: passagem de placa Ø27–Ø30 mm ou rosca externa G 3/4
• Temperatura de operação: -40°C a +70°C
• Humidade: 0–100% HR (IEC60068-2-3)
• Vibração: 5–10Hz d=3mm; 10–500Hz a=2g
• Grau de proteção: IP66 (IEC60529)

Especificações meteorológicas

• Limite de arrancada: ≤0,5 m/s (a 20°C)
• Velocidade de sobrevivência: >75 m/s
• Intervalo de medição: 0–50 m/s
• Resolução: 0,1 m/s
• Precisão: ±0,5 m/s (V<16 m/s); ±3% (16 ≤ V ≤ 60 m/s); ±5% (V>60 m/s)

Modelo e resumo técnico

• Modelo: FA19
• Princípio de medição: varredura de código magnético sem contacto
• Tensão nominal: 12VDC–30VDC
• Corrente máxima: 50 mA
• Grau de proteção: IP66
• Materiais: corpo 6061 alumínio (anodizado duro); peças inox 316; taças 5052
• Rolamentos: resistentes à corrosão (adequado C5-M)
• Montagem: Ø27–Ø30 mm / rosca externa G 3/4
• Temperatura de operação: -40°C a +70°C
• Faixa de vento: 0–50 m/s; resolução 0,1 m/s; precisão conforme especificação
