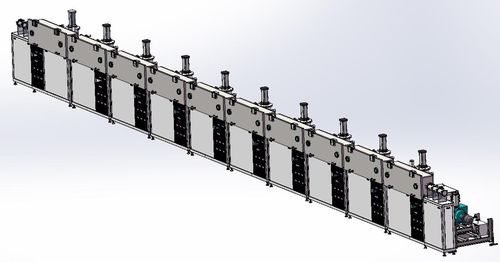

Máquina de deposição por pulverização catódica horizontal em linha RTSP1480

em linhacom magnetron

A linha de revestimento contínuo completo ar-ar é um processo de revestimento contínuo completo que inclui o pré-tratamento de limpeza no ambiente atmosférico e, em seguida, os substratos (tiras ou fios) entram na câmara de vácuo para obter filmes metálicos depositados, em seguida, terminam-no de volta ao ambiente atmosférico novamente através de câmaras de buffer. Os principais módulos estruturais da linha de revestimento: A: Módulo de pré-tratamento de limpeza dos substratos (tiras ou fios) B: Módulo de arrefecimento C: Módulo de recozimento D: Câmara de deposição de película E: Dispositivos de laço e câmara de proteção de vácuo. A estrutura, o funcionamento e o sistema de controlo de toda a linha de revestimento são mais complexos, o investimento é extremamente elevado, mas as vantagens de uma produção elevada e de uma redução acentuada dos custos de produção tornam-na muito atraente para os fabricantes. 1. Películas de revestimento: 1.1 Metais condutores: Al, Cr, Cu, Ti, Zr, Ag, Au, Ni, etc. 1.2 Películas à base de metais não condutores: Tântalo (Ta), TaN, Ta2O5, Silício (SiOx) , Índio (In), Nióbio (Nb) TiNbN etc. Aplicações 1. Filamentos condutores de metal 2. Tiras de bobinas metálicas, espessura inferior a 1 mm 3. Cabos de fibra ótica 4. Fios de fibra química 5. Linha de fibra química 6. Fios de vidro e fios de carbono com revestimento de cobre 7. Fios de carbono e fios de vidro com revestimento de alumínio 9. Fios de cobre com revestimento de prata PVD, 10. Cabo de fibra ótica prateado 11. Máquina de fio banhado a ouro 12. Fita de cobre banhada a prata 13. Revestimento de prata em cabos de cobre, bronze e latão 14. Nova linha de revestimento multi-camadas para fios e tiras de cobre 15. Máquina de revestimento de prata para cabo de fibra ótica
