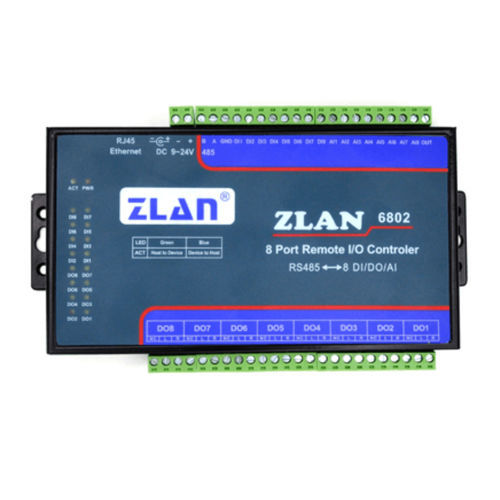

Módulo E/S analógico ZLAN6802

digitalEthernetModBUS RTU

O ZLAN6802 é um controlador IO remoto de 8 canais lançado pela Shanghai ZLAN após o ZLAN6042. Os canais controlados de 4 canais de 6042 estendem-se a 8 canais, incluindo 8 canais de Entrada Digital (DI), Saída Digital (DO), Entrada de Quantidade Analógica (AI). O DI suporta contacto seco e contacto húmido com opto-isolador; DO é uma saída de relé com capacidade de controlo de 5A 250VAC ou 5A 30VDC; os 4 canais anteriores de entrada AI suportam entrada de quantidade de tensão 0~5V, os 4 canais posteriores suportam entrada de corrente 4~20mA, a precisão é de 10 bits. ZLAN6802 suporta o método de comunicação RS485. ZLAN6802: É um controlador IO que utiliza o bus RS485 para controlo. Comparado com o ZLAN6842, só suporta o protocolo Modbus RTU, mas de baixo custo, adequado para usar o barramento RS485 para controlar o relé, recolher a quantidade do interrutor e a quantidade analógica. A taxa de transmissão predefinida é de 9600bps e pode ser definida à medida. Características 1) Entrada de quantidade digital de 8 canais: Suporte o valor do interrutor passivo (contato seco) e o nível ativo (contato úmido). 2) 8 canais de saída de quantidade digital: O tipo de saída é a saída de relé (5A @ AC250V / DC30V). 3) Entrada de quantidade analógica de 8 canais: por padrão, os primeiros 4 canais são entrada de tensão de 0 ~ 5V, os 4 canais seguintes são 4 ~ 20mA. Se precisar de ser personalizado, pode modificar quaisquer canais para os 4 tipos abaixo: (1) Entrada de sinal de corrente: 4~20mA (2) Entrada de sinal de tensão: 0~5V (3)Entrada de sinal de tensão: 0~10V (4)Entrada de impedância de resistência: 0~10k ou sensor de temperatura e humidade do tipo resistência, etc.
