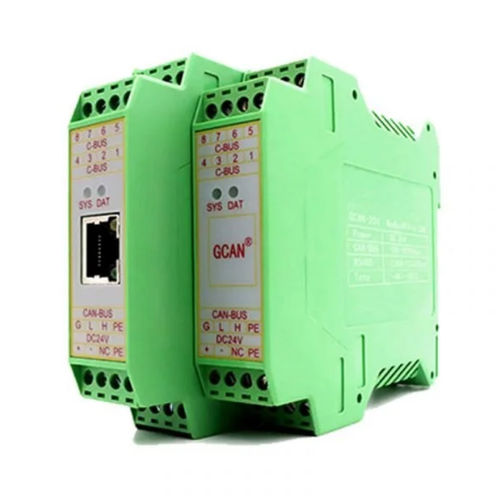

Conversor de comunicação GCAN-204

serialModBUS RTUCAN

O GCAN-204 é um Conversor Escravo CAN para Modbus RTU com uma interface Serial e uma interface CAN. Permite ao usuário conectar algum Modbus Master (por exemplo: PLC, HMI, etc) com uma rede CAN existente. Possui módulo de proteção de isolamento integrado e mais fácil de instalar com trilho DIN. Especificações Conectividade Conector CAN - Bloco de terminais aberto Interface CAN - CAN 2.0A, CAN 2.0B, conforme ISO11898-2 taxa de transmissão CAN - 5kbit/s a 1Mbit/s interface serial - Bloco de terminais Open3 taxa de transmissão serial - 600bps~115200bps Isolamento - Isolamento elétrico DC 1500V Código de função escravo Modbus - 03H, 04H, 06H, 16H Fisica Tamanho (CxLxA) - 113 x 100 x 21 mm Peso - aprox.120g Temperatura de operação - -40°C~85°C Umidade - 15 a 95% sem condensação Instalação - Trilho DIN Fonte de energia Tensão - 9~30 Vcc Atual - 20mA, 24V CC Funções O conversor GCAN-204 é uma estação Escrava Modbus padrão. Ele carregará os dados recebidos no barramento CAN no registrador (endereço) e aguardará as instruções enviadas pela estação Modbus Mestre para fazer a leitura. Quando o conversor receber a instrução de leitura, ele enviará os dados do registro especificado (endereço) para a estação Modbus Mestre. Quando o conversor recebe a instrução de envio, ele avança os dados do Modbus e envia para o barramento CAN.
