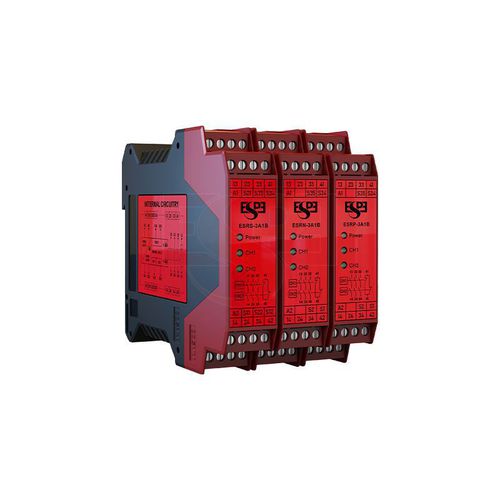

Módulo relé de segurança ESR

em trilho DIN

1. Conceção de acordo com a norma ISO13849-1 (categoria 3, Ple); 2. Saída de relé: 2NO ou 3NO, e 1 contacto auxiliar NC; 3. Rearme manual e automático opcionais; 4. Auto-diagnóstico e design de circuito redundante； 5. Design de montagem de guia de largura padrão de 35 mm. Nível padrão - Norma de referência: ISO 13849-1（Categoria 4/Pl e） - Nível de segurança: Categoria 4/ Pl e - Parâmetro elétrico - Tensão de alimentação : DC24V±10% - Consumo de energia : <3W - Tempo de resposta : <20ms - Tempo de buffer de sucção: <100ms - Tempo de arranque : <1s - Circuito de proteção : Proteção contra sobretensão da potência de entrada, proteção anti-reversão - Entrada de segurança: Entrada dupla NPN normalmente fechada (tipo ESRN), entrada dupla PNP normalmente fechada (tipo ESRP); Porta dupla ou botão de paragem de emergência (tipo ESRS) - Entrada síncrona: S1 ilimitado está à frente de S2 - Saída de segurança : - 2 contactos passivos normalmente abertos, 1 contacto passivo normalmente fechado; - Três contactos passivos normalmente abertos e um contacto passivo normalmente fechado; - Dados B10 : Carga nominal: 400.000 vezes; Carga baixa: 2 milhões de vezes - Classificação de contacto: AC15: 5A/250V; DC13: 6A/24V - Vida útil elétrica: ≥10 vezes （1NO: 5A250VAC, carga resistiva, 1s ligado 9s desligado） - Vida útil mecânica: ≥10 milhões de vezes Meio ambiente - Resistência à vibração: Frequência 10Hz ~ 55Hz, amplitude 0,35 ± 0,05mm, 20 vezes cada na direção X, Y, Z - Resistência ao impacto: Aceleração 10g, duração do impulso 16ms, direcções X, Y e Z 1000 vezes cada - Temperatura de funcionamento: -25ºC~+60ºC - Temperatura de armazenamento : -40ºC~+85ºC - Nível de proteção : Proteção do invólucro / terminal: IP40/IP20
