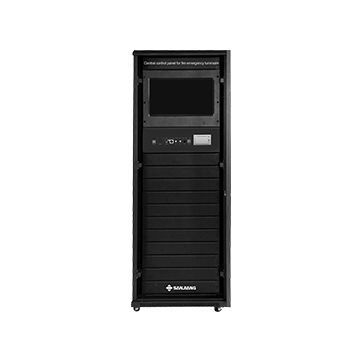

Controlador de luzes LED SJ-C-100W/G7000

CANopenprogramável

Visão geral
O controlador de iluminação de emergência SJ-C-100W/G7000 é uma plataforma de sistema que integra controlo de alarmes de incêndio, planeamento de iluminação de emergência e instruções de evacuação. As informações de alarme e de evacuação são apresentadas visualmente em plantas do edifício para operação intuitiva e controlo centralizado. O sistema é escalável para implementações distribuídas em rede e suporta monitorização em tempo real. A comunicação com os hosts de alarme utiliza tecnologia de barramento CAN (Control Area Network) para alto desempenho em tempo real e fiabilidade. A interface de software, baseada em Windows, mostra os terminais de monitorização (detetores, módulos de controlo, etc.) em plantas vetoriais para refletir claramente alarmes e avarias.

Características do produto

• LCD de 19-inch com computador industrial integrado.
• Localização automática dos pontos de alarme e programação/exibição automática das rotas de evacuação nas plantas.
• Sistema operativo Windows com interface por menus e janelas para facilitar a configuração e comissionamento.
• Suporta formato DXF e gráficos vetoriais com função de zoom para visualização clara do estado.
• Equipado com impressora micro dedicada para impressão do estado do sistema.
• Configuração de utilizadores multinível: diferentes níveis de administrador com privilégios definidos para gestão conveniente do sistema.
• Registos históricos de incêndio, emergência, avarias e operações.

Operação e função

• Ao receber um alarme de incêndio do controlador de alarme, o G7000 comuta automaticamente conforme o plano do piso principal e indica intuitivamente a posição do ponto de alarme na planta.
• As plantas mostram automaticamente as rotas de evacuação no mapa vetorial; o controlador envia comandos para as unidades de iluminação de emergência piscarem ou indicarem as rotas, orientando as pessoas para as saídas.
• Projetado para monitorização em tempo real e comunicações fiáveis em aplicações em rede utilizando tecnologia CAN bus.
• A interface e a representação dos terminais nas plantas tornam a informação de anomalia clara e fácil de gerir.
• Ambientes típicos de aplicação: edifícios de escritórios, complexos residenciais, hipermercados, pavilhões desportivos, salas de exposição, bibliotecas, oficinas, supermercados, hotéis e diversos projetos de proteção contra incêndios.

Especificações técnicas

• Ambiente de funcionamento: Interior -10°C ~ 55°C; humidade relativa ≤95% (40°C ±2°C, sem condensação).
• Tensão de alimentação: AC 220V ±10% / 50Hz.
• Potência nominal: 100W.
• Período de funcionamento em emergência: 180 minutos.
• Nível de proteção: IP30.
• Modo de cabeamento: sistema de dois barramentos.
• Impressora: micro-impressora dedicada.
• Norma: GB17945-2010 (CCCF chinês).
