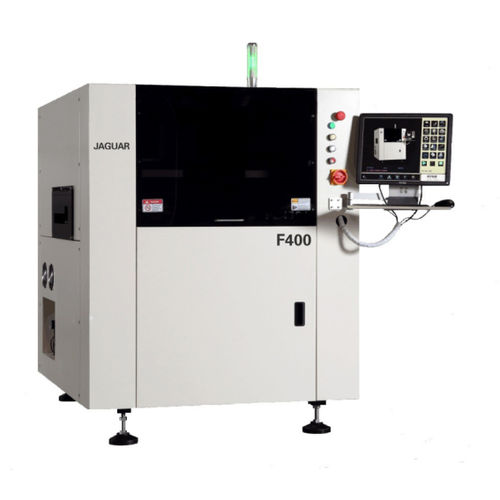

Impressora de estêncil automática F400
para eletrônica

impressora de estêncil automática
impressora de estêncil automática
Guardar nos Favoritos
Comparar


Características

Modo de funcionamento
automática
Uso previsto
para eletrônica

Descrição

Impressora de Stencil de Pasta de Solda SMT Nome: F400 Impressora Automática de Pasta de Solda Modelo: Jaguar F400 Breve: Impressora de impressão de alta precisão concebida para impressão serigráfica de alta precisão SMT ou impressão a stencil na montagem de placas de circuito impresso. Especificações: Parâmetros PCB PCB Tamanho máximo da placa de circuito impresso (X x Y) 450mm x 320mm Tamanho mínimo da placa de circuito impresso (X x Y) 50mm x 50mm Espessura do PCB 0.4mm~6mm Página de PCB Warpage Max. PCB Diagonal 1% Peso máximo da PCB 6Kg Folga da Borda da Placa Até 3mm Limpeza Máxima da Parte Inferior 16mm Velocidade de Transmissão 1500mm/segundo(Max) Além da altura de transmissão ao solo 900±40mm Direção da órbita de transferência Esquerda-direita, Direita-esquerda, Esquerda-esquerda, Direita-direita Modo de Transmissão Uma Etapa Direcção de Fixação de PCB As instituições superiores da placa de paralelogramo achatam a pressão elástica ajustável do lado da pressão, a parte inferior do vácuo parcial multiponto global ou vácuo de sucção Método de Apoio à Direcção Pino magnético/blocos de contorno/fixação especial de peça de trabalho Parâmetros de Impressão Cabeça de impressão Duas Conexões Diretas de Motor de Conexão Simples Tamanho da Moldura de Trabalho 370mm x 470mm~737 mm x 737 mm Área Máxima de Impressão (XxY) 450mm x 320mm Tipo de Rodo Lâmina de Rodo Aço/ Borracha(Ângulo:45/55/60 ou de acordo com o efeito real para definir o ângulo) Comprimento do Rodo 220mm~500mm Altura de Squeegee 65±1mm Espessura de Squeegee 0.25mm Carvão diamantado Modo de Impressão Impressão em Rodo simples ou duplo Comprimento de descortiçamento 0.02 mm - 12 mm Velocidade de Impressão 6 mm/seg - 200 mm/seg Pressão de Impressão 0.5kg - 10Kg Curso de Impressão ±200 mm(a partir do centro) Parâmetros de Imagem Horizonte de Imagens (FOV) 6.4mm x 4.8mm Faixa de ajuste X,Y:±7.0mm,θ:±2.0°. Tipo de marca de referência Formas Padrão (Consulte SMEMA SPEC) PAD e Abertura

---
