Conector de dados
de alimentação elétricade cabo a cabocom bloqueio

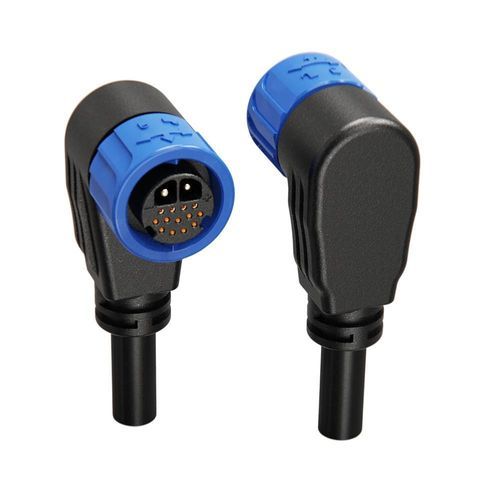

Conector de dados - Shenzhen Jnicon Technology Co., Ltd. - de alimentação elétrica / de cabo a cabo / com bloqueio
Conector de dados - Shenzhen Jnicon Technology Co., Ltd. - de alimentação elétrica / de cabo a cabo / com bloqueio
Conector de dados - Shenzhen Jnicon Technology Co., Ltd. - de alimentação elétrica / de cabo a cabo / com bloqueio - imagem - 2
Conector de dados - Shenzhen Jnicon Technology Co., Ltd. - de alimentação elétrica / de cabo a cabo / com bloqueio - imagem - 3
Conector de dados - Shenzhen Jnicon Technology Co., Ltd. - de alimentação elétrica / de cabo a cabo / com bloqueio - imagem - 4
Conector de dados - Shenzhen Jnicon Technology Co., Ltd. - de alimentação elétrica / de cabo a cabo / com bloqueio - imagem - 5
Conector de dados - Shenzhen Jnicon Technology Co., Ltd. - de alimentação elétrica / de cabo a cabo / com bloqueio - imagem - 6
Conector de dados - Shenzhen Jnicon Technology Co., Ltd. - de alimentação elétrica / de cabo a cabo / com bloqueio - imagem - 7
Guardar nos favoritos
Comparar

Características

Tipo
de dados, de alimentação elétrica
Formato
de cabo a cabo
Tipo de conexão
com bloqueio, push-to-lock
Tamanho
M23
Especificações elétricas
8 pinos, 15 pinos, 6 pinos
Material
em material plástico, em cobre, banhado a ouro
Grau de proteção
IP67, IP69K
Outras características
à prova de água, retardante de chama, com prensa-cabos
Corrente primária

5 A, 15 A, 20 A, 50 A

Tensão

60 V, 125 V, 300 V

Temperatura de operação

MÍN: -40 °C
(-40 °F)

MÁX: 105 °C
(221 °F)

Descrição

Visão geral do produto
  • Design de 15 pinos de alta densidade – 2 contactos de potência (20A, φ2.4mm) e 13 contactos de sinal (5A, φ1.0mm) em caixa M23 compacta para instalações com espaço limitado.
  • Mecanismo de trava push-lock – Conector auto-travante sem ferramentas para engate/desengate rápido e conexões estáveis sob vibração.
  • Impermeabilidade IP67 – Projeto totalmente selado contra pó e imersão temporária (IP67).
  • Suporte flexível de cabos – Suporta cabos 0.3mm²–6mm² (24–9 AWG), diâmetro máximo φ16mm.
  • Integridade de sinal e segurança – Contactos em liga de cobre com revestimento em ouro/prata; caixa classificada UL94 V-0.


Especificações do produto
  • Configuração de pinos: 15 pinos (2 potência + 13 sinal).
  • Classificação de corrente: 20A (contactos de potência φ2.4mm) + 5A (contactos de sinal φ1.0mm).
  • Classificação de tensão: tipicamente 125V (potência) + 60V (sinal); depende da variante.
  • Tensão de resistência: até 3000V (dependendo da variante).
  • Intervalo de cabos: 0.3mm²–6mm² (24–9 AWG); diâmetro máximo φ16mm.
  • Nível de proteção: IP67; IP69K disponível mediante solicitação.


Características técnicas
  • Série: família M23.
  • Material de contacto: liga de cobre com revestimento em ouro ou prata para resistência à corrosão e melhor condutividade.
  • Opções de número de pinos: 6 (2+4), 8 (2+1+5), 15 (2+13).
  • Modo de ligação: push-lock (auto-travante, sem ferramentas).
  • Resistência a chamas: caixa UL94 V-0.
  • Temperatura de operação: -40°C a 105°C (algumas variantes até 125°C).
  • Durabilidade de acoplamento: ≥500 ciclos de acoplamento.
  • Exemplos de cabos suportados: 0.3mm²–6mm² (24–9 AWG).
  • Diâmetro máximo do cabo: φ16mm.
  • Certificações disponíveis: ISO9001, CE, UL, RoHS, TUV (conforme aplicável).
  • Personalizações opcionais: IP69K, revestimentos alternativos ou prensa-cabos e vedações personalizadas.


Aplicações típicas
  • Sensores e atuadores industriais.
  • Transmissão de dados em automação fabril e sistemas de controlo.
  • Robótica e controlo de movimento.
  • Equipamentos exteriores e de lavagem que exigem ligações à prova de água.


Encomenda & fabricação
  • Produzido em instalações certificadas ISO9001 com rastreabilidade por lote.
  • Contacte o fornecedor para amostras, folhas de dados e opções de personalização (IP69K, prensa-cabos, revestimentos alternativos).
