Conector de dados

com bloqueio por parafusoM162+4 pinos

Resumo do produto

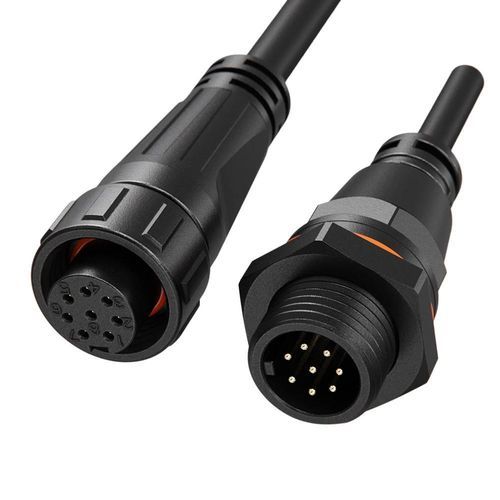

Conector de sinal estanque 8 pinos 5A com trava por parafuso e grau de proteção IP68. Disponível em versão instalável em campo ou moldada com cabo. Otimizado para alta densidade de sinal em formato M16, oferecendo proteção mecânica e ambiental para instalações de sensores exteriores e industriais.

Principais características

• Densidade de 8 pinos – 8 pinos de sinal 5A/60V com contactos Φ1.0 mm para maximizar as ligações num espaço compacto M16.
• Mecanismo de travamento por parafuso – Acoplamento roscado para acoplamento seguro e resistente a vibrações.
• IP68 à prova d'água – Totalmente vedado contra poeira e água, adequado para aplicações externas e ambientes agressivos.
• Aplicações versáteis – Indicado para redes de sensores, codificadores, fieldbus e ligações de controlo.
• Opções de montagem – Disponível instalável em campo ou moldado com cabo conforme necessidade.
• Certificações globais – Produção segundo ISO9001 com CE, UL, RoHS e certificação de fábrica TUV opcional.

Especificações (visão em tabela)
Detalhes do produto | Specification 1 | Specification 2 | Specification 3 | Specification 4 | Specification 5 | Specification 6 | Specification 7
Número de pinos | 2 Pin | 3 Pin | 4 Pin | 5 Pin | 2+4 Pin | 7 Pin | 8 Pin
Diâmetro do contacto X número | 1.5mm | 1.5mm | 1.5mm | 1.0mm | 1.5+1.0mm | 1.0mm | 1.0mm
Corrente nominal | 10A | 10A | 10A | 8A | 10A+5A | 5A | 5A
Tensão nominal | 300V | 300V | 125V | 125V | 125V+60V | 60V | 60V
Tensão de isolamento | 1500V | 1500V | 1500V | 1500V | 500V | 500V | 500V
Bitola de cabo | 0.5mm²-1.0mm² (20-18AWG) | 0.5mm²-1.0mm² (20-18AWG) | 0.5mm²-1.0mm² (20-18AWG) | 0.75+0.5mm² (18+20AWG) | 0.75+0.5mm² (18+20AWG) | 0.3mm²-0.5mm² (24-20AWG) | 0.3mm²-0.5mm² (24-20AWG)
Intervalo de diâmetro | MAX φ3.6mm | MAX φ3.6mm | MAX φ3.6mm | MAX φ3.6mm | MAX φ3.6mm | MAX φ3.6mm | MAX φ3.6mm
Nível de proteção | IP68 | IP68 | IP68 | IP68 | IP68 | IP68 | IP68
Modo de ligação | Travamento por parafuso | Travamento por parafuso | Travamento por parafuso | Travamento por parafuso | Travamento por parafuso | Travamento por parafuso | Travamento por parafuso
Resistência à combustão | UL94-V0 | UL94-V0 | UL94-V0 | UL94-V0 | UL94-V0 | UL94-V0 | UL94-V0
Temperatura de operação | -40°C – 105°C | -40°C – 105°C | -40°C – 105°C | -40°C – 105°C | -40°C – 105°C | -40°C – 105°C | -40°C – 105°C
Certificação | ISO9001, CE, UL, RoHS | ISO9001, CE, UL, RoHS | ISO9001, CE, UL, RoHS | ISO9001, CE, UL, RoHS | ISO9001, CE, UL, RoHS | ISO9001, CE, UL, RoHS | ISO9001, CE, UL, RoHS

Aplicações e vantagens

• Projetado para redes de sensores e sistemas fieldbus sensíveis a dados que exigem ligações de sinal compactas e fiáveis.
• Acoplamento com travamento por parafuso fornece emparelhamento resistente às vibrações para equipamentos industriais.
• Vedação IP68 e ampla faixa de temperatura operacional tornam-no adequado para instalações exteriores e ambientes severos.
• Carcaça retardadora de chama (UL94-V0) e alta durabilidade em ciclos de acoplamento reduzem manutenção e substituições.

Especificações técnicas

• Família de modelos: M16
• Contagem de pinos (típica para este SKU): 8 pinos
• Diâmetro do contacto: Φ1.0 mm
• Corrente nominal: 5A (por contacto de sinal)
• Tensão nominal: 60V
• Tensão de resistência: 500V
• Compatibilidade de bitola de cabo: 0.3mm²–0.5mm² (24–20 AWG)
• Diâmetro máximo exterior do cabo: MAX φ3.6 mm
• Proteção de entrada: IP68
• Método de ligação: Travamento por parafuso (acoplamento roscado)
• Classificação de inflamabilidade: UL94-V0
• Faixa de temperatura de funcionamento: -40°C a 105°C
• Certificações: ISO9001, CE, UL, RoHS (certificação de fábrica UL/TUV disponível)
