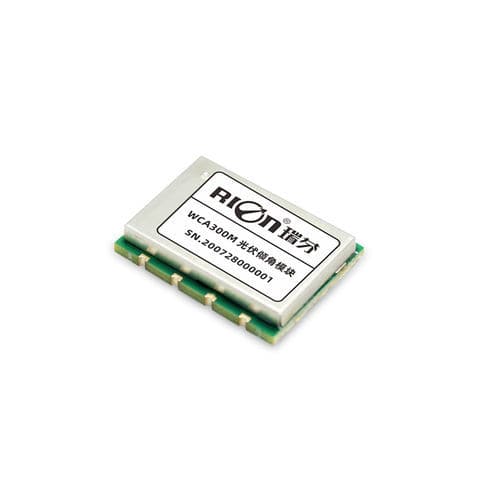

Sensor de inclinação de um eixo WCA300M

TTLMEMSIP67

Visão geral do produto
O RION WCA300M é um módulo de inclinação de um eixo concebido para integração industrial e montagem por SMT. Integra uma unidade de deteção micromecânica numa plataforma anti‑interferência para operação estável a longo prazo numa ampla faixa de temperatura. Cada módulo é calibrado de fábrica para minimizar erro de offset, erro entre eixos e linearidade. A embalagem em fita permite colocação automática direta com máquinas SMT.

Principais características

• Faixa de medição: 0–360°
• Resolução: 0,1°
• Precisão: ±0,2° (a 25 °C)
• Saída: TTL
• Tensão de alimentação: DC 3,3–7 V
• Temperatura de funcionamento: -40 a +85 °C
• Proteção: IP67
• Embalagem: fita para montagem SMT
• Vida útil estimada: até 10 anos

Campo de aplicação

• Controlo de seguimento PV solar
• Monitorização de pontes
• Monitorização de vias/ferrovia

Parâmetros

• Modelo: WCA300M
• Faixa de medição (um eixo): 0–360 °
• Resolução: 0,1 °
• Precisão (25 °C): ±0,2 °
• Deriva térmica: ±0,02 °/°C (-40 a +85 °C)
• Tempo de resposta (sem filtragem): 0,1 s
• Desvio zero: ±0,1 °
• Corrente estática de operação (DC5V): 10 mA
• Tempo de energização: 1 s
• Tensão de operação: DC 3,3–7 V
• Interface de saída: TTL
• Carga de saída: ≥100 MΩ
• Impacto: 100 g @ 11 ms, 3 direções axiais (semi‑senoidal)
• Anti‑vibração: 10 grms, 10–1000 Hz
• MTBF: ≥50000 horas
• Proteção: IP67
• Peso: 30 g

Dimensões
Tamanho da caixa: L24.5×W19×H4 mm

Observações
Embalagem em fita para colocação automática SMT. Cada módulo calibrado para reduzir offset zero, erros entre eixos e de linearidade. Vida útil estimada até 10 anos.

Especificações técnicas

• Tipo: módulo inclinómetro de um eixo
• Formato de saída: TTL
• Faixa e conformidade ambiental: -40 a +85 °C, testado segundo EN61000 / GBT17626
• Embalagem: fita para colocação SMT direta
• Aplicações típicas: seguimento PV, monitorização estrutural e ferroviária
