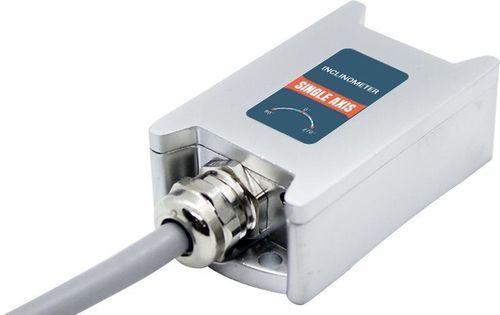

Sensor de inclinação de um eixo WCA360M

RS-485MODBUScapacitivo

Descrição do produto
O inclinômetro de eixo único WCA360M é um sensor de inclinação industrial compacto e de baixo custo, projetado para operação de campo estável a longo prazo. Utiliza uma unidade de deteção MEMS capacitiva e um design anti-interferência para medições fiáveis numa ampla faixa de temperaturas. Mede sem contacto mecânico e é fixado diretamente ao objeto medido, sem necessidade de eixo rotativo.

Principais características

• Resolução: 0,1°
• Intervalo: eixo único 0–360°
• Saída: RS485 (protocolo MODBUS)
• Tensão de alimentação: DC 9–36 V
• Temperatura de funcionamento: -40 a +85 °C
• Alta resistência a vibrações
• Princípio de medição sem contacto (unidade MEMS capacitiva)
• Funcionamento estável a longo prazo; vida útil eficaz até 10 anos

Âmbito de aplicação

• Controle de rastreio de painéis solares (Solar PV)
• Monitoramento de pontes
• Monitoramento de trilhos

Parâmetros

• Modelo: WCA360M
• Eixo de medição: Eixo único
• Intervalo: 0–360°
• Resolução: 0,1°
• Precisão de medição: ±0,2° a 25 °C
• Deriva térmica: ±0,003 °/°C em -40 a +85 °C
• Tempo de resposta: 0,1 s (sem filtragem)
• Temperatura de funcionamento: -40 a +85 °C
• Interface de saída: RS485 (protocolo MODBUS)
• Carga de saída: >500 Ω
• Vida útil: 50.000 horas (sem avaria)
• Resistência de isolamento: >100 MΩ
• Resistência a vibrações: 10 grms, 10–1000 Hz
• Resistência a impactos: 100 g @ 11 ms, três eixos (meia onda senoidal)
• Peso: ≤200 g (inclui cabo de 1 m)
• Instalação: Fixar no objeto medido; medição sem contacto, não requer eixo rotativo

Especificações técnicas

• Modelo: WCA360M
• Eixo: Eixo único
• Intervalo: 0–360°
• Resolução: 0,1°
• Precisão: ±0,2° (25 °C)
• Deriva: ±0,003 °/°C
• Temp. operação: -40 a +85 °C
• Tempo de resposta: 0,1 s
• Interface: RS485 (MODBUS)
• Carga: >500 Ω
• Vida: 50.000 h
• Isolamento: >100 MΩ
• Vibração: 10 grms, 10–1000 Hz
• Impacto: 100 g @ 11 ms (3 eixos)
• Peso: ≤200 g (cabo incluído)
