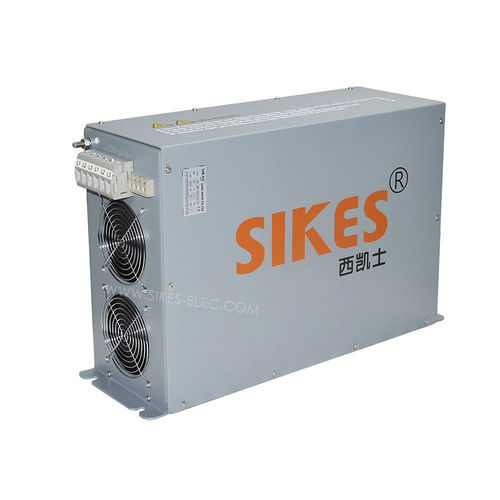

Filtro eletrônico passa-baixa SWF Series

passivosenoidal

Os filtros de onda do seno da série de SWF convertem o sinal de saída de PWM de movimentações do motor em uma onda de seno lisa com baixo resíduo; Reduza o fenômeno da ressonância causado pela capacidade e pela indutância distribuídas do cabo longo (mais longa de 50 medidores); Elimine a tensão excessiva do motor causada por dv/dt alto, Reduza o ruído do motor pela aplicação do filtro; Prolongue a vida do motor; Protegendo a isolação do motor; Distância de transmissão do aumento; Com a aplicação deste filtro, o motor normal pode substituir o motor variável da frequência. Aplicações: Ventiladores, transportes, bombas As instalações da ATAC, compressores Elevadores, guindastes, energias eólicas, UPS, EPS Movimentação do motor com cabo longo Movimentação do motor com motores múltiplos paralelamente Aplicações médias da tensão (distribuídas na frente do transformador elevador) Dados técnicos: Escala da tensão nominal: 3*380 a 500VAC±10% Frequência do motor: 0-120Hz; Frequência de comutação:2.0kHz -16K HERTZ; Tensão de ondinha residual:THDv<5% Queda de tensão na corrente avaliado:≦10% (50HZ); Comprimento do cabo do motor:Até 2000m; Modelo do trabalho:Contínuo para a operação interna Avaliação de poder da entrada da movimentação do motor de Norminal:3.7kw a 630kw; Eficiência:98 99%@norminal à linha tensão e poder Capacidade da sobrecarga:150% 60S, 120% 60min Tensão do teste:2240VDC, 2s (linha/linha) 2720VDC, 2s (linhas/caso) Força dielétrica:AC4000V/5mA/60s Resistência de isolação:núcleo-enrolamento, ≧100MΩ (DC1000V); Categoria climática (IEC60068-1):25/100/21 Proteção:IP30 (IP40/IP54 mediante solicitação), interno:IP20 Refrigerar:Forçado interno - ar Tipo da carga:carga de motor típica;transformador elevador padrão;a outra carga linear;
