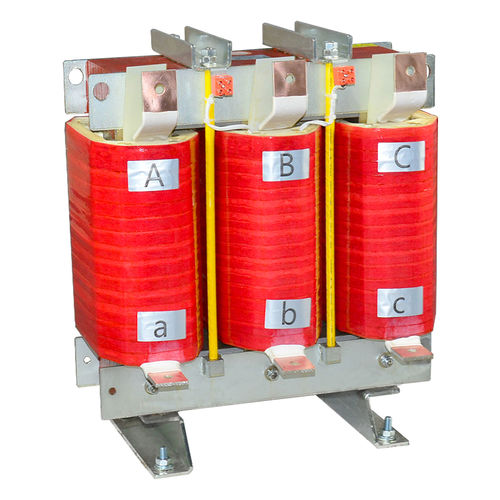

Reatância com filtro de harmônicas trifásica SKS-HFR-0338-4A5/0.2

Descrição do reactor de filtragem ： O reator filtrante junto com os capacitores pode combinar circuito harmônico para reduzir a corrente harmônica no sistema , principalmente 3º , 5º , 7º , 11º , 13º e superiores . O reator filtrante pode ser instalado por conexão paralela ou serial . Função do reactor de filtragem ： Reator retificador PWM LCL , freqüência portadora: ≥2K Freqüência de trabalho: 50HZ Fase: 3 Harmonic contém a interferência da VFD para a rede eléctrica , harmónicos principalmente 3、5、7、9、11、13、15、17、19 , harmónicos de saída principalmente 5~10Khz harmónicos de alta frequência . Parâmetro técnico do reactor de filtragem ： Corrente nominal:≤5000A ; Tensão nominal:＜1000V；dielectric resistência : bobina-terra 3000VAC/50HZ/60S livre de danos Resistência de isolamento: bobina-terra, núcleo de rosca 500VDC , isolamento resistance≥100MΩ ; ruído do reactor:＜65db (1 metro do reactor) Protecção:IP00; Isolamento:F/H , Norma:IEC289;GB10229-88 (eqv IEC289:1987) Requisitos do ambiente de trabalho do reactor de filtragem ： Altitude inferior a 1000 metros , acima de 1000 metros trabalhando com relógio ; Temperatura ambiente -25℃~+40℃; Humidade relativa de ar : ≤ 90% Sem gases tóxicos , sem produtos inflamáveis e explosivos , sem poeira eletrocondutora Aplicação do reactor de filtragem ： Geração de energia eólica, fotovoltaica, VFD e UPS
