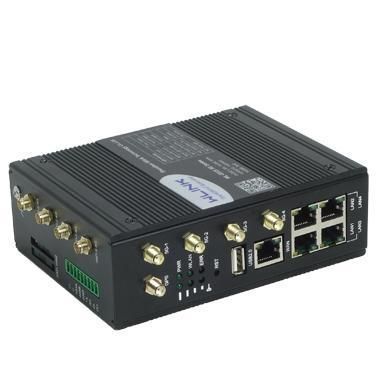

Modem sem fio WL-G535

celularGPSWi-Fi

Visão geral
O WL-G535 opera em modos 5G NR SA e NSA com compatibilidade retroativa com 4G LTE e 3G. Fornece taxa teórica celular de até 3,4 Gbps e incorpora CPU quad‑core ARM Cortex‑A53 1,8 GHz com motor de criptografia de hardware. O roteador inclui 5 portas GbE, interfaces RS232 e RS485, DI/DO programáveis, módulo 802.11ax (Wi‑Fi 6) dual‑band com taxas sem fio concorrentes até 1,8 Gbps e suporte opcional a ambientes OpenWrt para soluções personalizadas.

Aplicações

• Automação de fábricas e controlo industrial
• Comunicação para redes elétricas inteligentes
• Sistemas de transporte inteligente
• Monitorização ambiental e remota
• Vigilância de segurança e redes de segurança pública
• Publicidade digital e outros cenários IoT industriais

Destaques

• Desempenho 5G dual‑mode: suporte SA/NSA com módulo 5G industrial, pico teórico 3,4 Gbps
• CPU Qualcomm ARM A53 quad‑core 1,8 GHz para multitarefa e baixa latência
• Conectividade versátil: 5x Gigabit Ethernet (configurável 4x LAN + 1x WAN ou 5x LAN), RS232, RS485, DI/DO, USB 2.0
• Wi‑Fi 6 dual‑band: 2x2 MU‑MIMO OFDMA — até 600 Mbps em 2,4 GHz e 1201 Mbps em 5 GHz
• Opções de SO flexíveis: WLINK OS (baseado em Linux) com suporte OpenWrt opcional
• Gestão baseada em cloud para configuração centralizada, monitorização e manutenção
• Segurança e VPN avançadas: DMVPN, OpenVPN, IPsec (IKEv1/IKEv2), L2TPv3, NAT, firewall stateful, ACL e filtragem de pacotes

Diagrama de interface / Visuais
Inclui diagramas do painel frontal/traseiro e layout das portas (portas Ethernet, slots SIM, conectores de antena, portas seriais, bloco terminal I/O).

Conteúdo da embalagem

• 1x WL-G535 Router
• 4x antenas Wi‑Fi
• 4x antenas magnéticas 5G
• 1x cabo Ethernet
• 1x adaptador de alimentação

Documentação
Datasheet e guia de início rápido G Series disponíveis.

Especificações técnicas

• Celular (5G): suporte multi‑banda 5G NR (ex.: n1/n2/n3/n5/n7/n8/n12/n13/n14/n18/n20/n25/n26/n28/n29/n30/n38/n40/n41/n48/n66/n71/n75/n76/n77/n78/n79)
• 4G/LTE: múltiplas bandas FDD/TDD (B1/B2/B3/B4/B5/B7/B8/B9/B12/B13/B14/B17/B18/B19/B20/B25/B26/B28/B29/B30/B32/B34/B38/B39/B40/B41/B42/B48/B66/B71)
• 3G: HSPA/UMTS B1/B2/B3/B4/B5/B6/B8/B19
• Hardware: Qualcomm ARM A53 quad‑core 1,8 GHz; 1 GB DDR3; 32 MB NOR Flash (256 MB NAND opcional); watchdog de hardware
• Ethernet: 5x Gigabit Ethernet (configurável 4x LAN + 1x WAN ou 5x LAN)
• USB: 1x USB 2.0
• Serial / I/O: 1x RS232, 1x RS485, 2x I/O (contato seco)
• Alimentação / SIM / Antenas: entrada DC (conector 2 pinos); 2x slots SIM; 4x interfaces antenna SMA‑K 5G; 2x interfaces Wi‑Fi SMA‑RP; interface GPS opcional
• GPS (opcional): sensibilidade -160 dBm; precisão 2,5 m CEP; taxa de atualização até 5 Hz
• LEDs: PWR, Signal, WLAN, NET, LAN (LAN1~LAN4, WAN)
• WLAN: IEEE 802.11 n/ac/ax; 2x2 MU‑MIMO OFDMA — 600 Mbps (2,4 GHz), 1201 Mbps (5 GHz)
• Alimentação: DC +9~60 V (adaptador padrão 12 V/2 A); idle 600 mA@12 VDC; online 750 mA@12 VDC
• Mecânica & ambiente: chassis metálico galvanizado com parafuso de aterramento; dimensões 142 x 108 x 48 mm (sem antenas); peso 750 g (sem acessórios); temperatura de operação -30 a +75 °C; armazenamento -40 a +85 °C; humidade 0–95% sem condensação
• Garantia: dois anos
• Conformidade: FCC, CE, RoHS, CCC
• SO: WLINK OS (baseado em Linux); suporte OpenWrt opcional
• Segurança / Firewall: SNAT/DMZ, encaminhamento de portas, filtragem IP/MAC/palavras‑chave/dominios, controlo de acesso, anti‑DoS
• Protocolos de rede: IPv4 (IPv6 opcional), PPPoE, UDP/TCP/ICMP/NTP/DHCP, HTTP/HTTPS, UPnP, SNMP, TR‑069
• Monitorização: verificação ICMP, verificação de tráfego, traceroute, captura de pacotes, gráficos de largura de banda e tráfego
• VPN: WireGuard cliente/servidor, Zerotier, GRE, OpenVPN (TLS1.2), PPTP/L2TP cliente, L2TPv3, IPsec (IKEv1/IKEv2), DMVPN
• Funcionalidades de rede: failover 5G/WAN, VLAN, gestão de largura de banda, NAT/DMZ, IP passthrough/redirecionamento de portas, roteamento estático/dinâmico
• Gestão: GUI local/remota, Telnet/SSH, plataforma WLINK M2M
• Modos WLAN: AP, AP+WDS, Cliente Wireless, Wireless Ethernet Bridge, WDS
• Segurança Wi‑Fi: WEP, WPA/WPA2 Personal/Enterprise, suporte RADIUS
