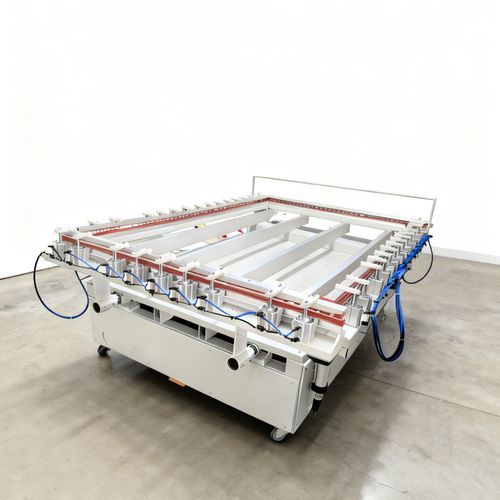

Máquina de esticamento para quadros serigráficos pneumática Jumbo

Aplicações

• Amplamente utilizada para estiramento de telas de alta precisão e alta tensão em várias indústrias que exigem malhas precisas, incluindo:
• Indústria fotovoltaica solar
• Indústria de placas de circuito impresso (PCB)
• Indústria de displays de cristal líquido (LCD) e painéis de toque
• Indústria eletrônica
• Impressão e tingimento têxtil
• Impressão em vidro

Descrição Geral

• A máquina é capaz de produzir telas esticadas de alta qualidade a partir de tecidos de malha de poliéster, nylon e aço inoxidável, adequadas para qualquer aplicação de estiramento direto.

Características

• Controle Inteligente: Utiliza um sistema de controle de microcomputador PLC com memória inteligente e uma interface homem-máquina intuitiva (HMI), garantindo operações de estiramento precisas, estáveis e eficientes.
• Construção Robusta: O corpo principal apresenta uma estrutura híbrida de aço de alta resistência e emprega componentes de transmissão cônicos de grau automotivo para durabilidade.
• Flexível e Eficiente: Um modo de memória de estiramento inteligente aberto acomoda diferentes tipos e especificações de tecido de malha. Os parâmetros de viagem de estiramento podem ser livremente definidos e armazenados, com controles de ajuste fino automatizados e fáceis de usar, melhorando a eficiência e simplificando a operação.
• Segura e Personalizável: A máquina incorpora múltiplos dispositivos de proteção de segurança. O design do circuito elétrico e pneumático é engenhoso e racional, com baixo consumo de energia, alinhando-se com as tendências de economia de energia. A personalização profissional está disponível para atender a requisitos específicos e tamanhos para diferentes indústrias.

Especificações Técnicas
Parâmetro | Especificação
Nome | Máquina de Estiramento de Tela Automática
Dimensões Externas da Máquina | 1800 × 4500 mm
Área Máxima de Estiramento | 1800 × 4500 mm
Precisão de Tensão | ± 0,5 N
Método de Acionamento do Motor | Redução de Engrenagem de Sem-fim (Relação 1:50)
Método de Fixação de Malha | Fixação Pneumática Automática
Fonte de Alimentação | 380V / 50Hz
Potência Total | 6 kW

Outras Informações

• Diferentes tamanhos são feitos sob encomenda.

Características / especificações técnicas

• Nome: Máquina de Estiramento de Tela Automática
• Dimensões Externas da Máquina: 1800 × 4500 mm
• Área Máxima de Estiramento: 1800 × 4500 mm
• Precisão de Tensão: ± 0,5 N
• Método de Acionamento do Motor: Redução de Engrenagem de Sem-fim (Relação 1:50)
• Método de Fixação de Malha: Fixação Pneumática Automática
• Fonte de Alimentação: 380V / 50Hz
• Potência Total: 6 kW
