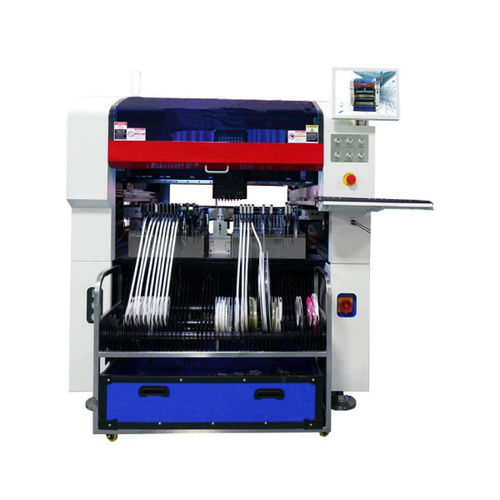

Máquina insersora SMT ZM-400

Máquina de Colheita e Colocação ZM-400 Grande e precisa gama de colocação de componentes Os sistemas de visão dupla proporcionam eficiência e flexibilidade. O ZM-400 coloca SMDs de 0201 a 100 mm x 150 mm, incluindo BGAs, MBGAs, CSPs e µBGAs, micro-chaves (MLFs), chips virados, passo ultra-fino a 15 milímetros e componentes de forma ímpar. Os sistemas Cognex® de alinhamento de visão de fundo e em voo garantem alinhamento preciso dos pontos de conexão de componentes (cabos, esferas, solavancos) a pastilhas, com precisão de posicionamento de ±0,05 mm e repetibilidade de ±0,01 mm. Mover rapidamente da prototipagem para a produção A generosa área de colocação deixa espaço para bandejas de waffles e/ou tiras de fita adesiva cortadas. Com taxas de colocação de 2.500 cph (IPC 9850), até 64 ranhuras de alimentação e componentes de qualidade como codificadores lineares X-Y e alimentadores inteligentes, os utilizadores podem passar do protótipo para a produção na mesma máquina, poupando tempo de programação e configuração do trabalho. O software do sistema otimizará suas localizações de alimentadores e seqüências de colocação para alcançar o maior rendimento possível. Saiba mais sobre os alimentadores da série MC. Processo à prova de erros graças a um software inteligente e rico em funcionalidades O software comprovado em campo apresenta muitas funções avançadas como padrão A programação deste sistema baseado em Windows® é fácil com sua biblioteca de componentes expansível, importação universal de dados CAD e programação de ensino. A biblioteca de componentes não só cobre todos os tipos e tamanhos comuns de pacotes de componentes, incluindo resistores, capacitores, diodos, SOTs, PLCCs, QFPs, SOJs, SOPs, etc., mas também links para o software Smart Feeder para fácil configuração do alimentador e controle de inventário.
