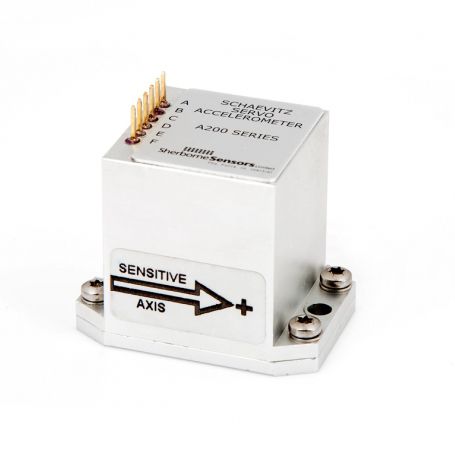

Acelerômetro de 1 eixo A215, A220 series

miniatura

Os acelerómetros servo da escala dos sensores A200 de Sherborned são utilizados à aceleração do vetor de medida. Conseguem este com exatidão excepcional usando um mecanismo do torque do contrapeso da força em um laço fechado. O torque desenvolvido por uma massa pendulous depende do produto da aceleração aplicada e de seu desequilíbrio maciço. Um sensor de posição é usado para detectar o movimento da massa, e seu sinal de saída é conectado a um amplificador servo. A corrente que resulta desta passa através do motor de torque, tendo por resultado um torque que seja igual mas diretamente o oposto ao torque inicial. A massa permanece agora ainda em uma posição nova que seja fracionària diferente de sua posição de g da inicial zero. Ao mesmo tempo, a corrente ao motor de torque é passada através de um resistor estável tendo por resultado uma tensão da saída que reflita a aceleração aplicada. Uma rede de avanço da fase dentro do amplificador servo conduz ao umedecimento eletrônico no sistema.
