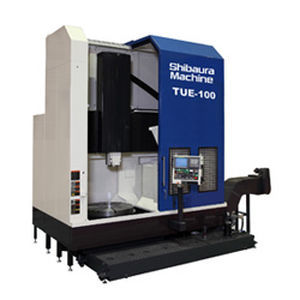

Mandriladora-fresadora CNC TUE-100

verticalpara peças de grandes dimensõesde coluna

As peças de trabalho feitas de vários tipos de material podem ser maquinadas na máquina de coluna tipo parede com elevada rigidez e velocidade de mesa larga O tamanho do braço é o mesmo do modelo maior. A coluna e o braço que suportam a cabeça do carril são concebidos numa única peça de coluna de tipo mural com maior rigidez para poderem trabalhar com cargas pesadas. A velocidade de deslocação rápida reduz o tempo de fabrico. A mesa funciona numa vasta gama de velocidades, o que a torna adequada para trabalhar com peças de vários tipos de materiais. Deslocação rápida 15 M/min no eixo X e 12 M/min no eixo Y A mesa tem duas velocidades. 2～150min-1na gama baixa, ...8～ 600min-1 na gama alta Máquina segura e amiga do ambiente A tampa totalmente fechada ao redor da mesa é uma especificação padrão para evitar respingos de refrigerante e cavacos e aliviar o ruído da usinagem. Especificações da máquina ● Diâmetro da mesa：Φ1016㎜ （Φ40in） ● Balanço máximo：Φ1200㎜ （Φ47.2in) ●Altura máxima de corte：850㎜（33.5in） ［Altura máxima：1055㎜（41.5in）］ ●Viagem （eixo X×eixo Z）： 1000×900×700×350mm （39.4×35.4×27.6×13.8in） motor de acionamento de mesa ：AC45 / 37kW (60 / 50HP) ● Velocidade da mesa: 2 ～ 600min-1 ● Espaço no chão ： 5080 × 3530mm （200 × 139in） ● Altura da máquina ：4432mm （174.5in） ● Massa da máquina (incluindo sistema CNC): 11 000 kg (24 200 lbs) Estrutura mecânica para permitir um corte poderoso A estrutura principal é composta por um ferro fundido espesso de alta qualidade. Coluna A coluna tipo parede com uma grande secção transversal e a calha transversal são uma única peça fundida concebida para chegar ao centro da mesa. Este tipo de construção suporta firmemente a cabeça de carril para posicionamento de alta precisão e alta velocidade e corte pesado.
