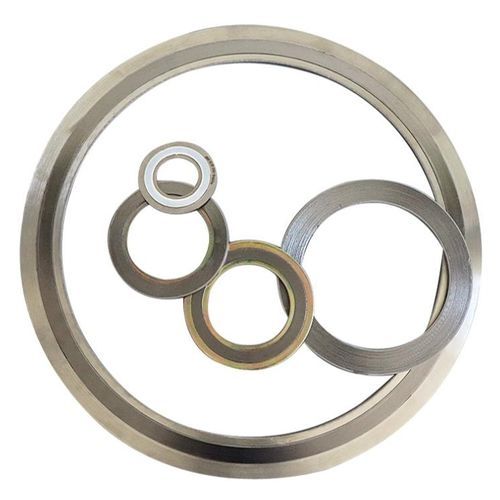

Vedação espiral

em grafiteem compósitoem carbono

Junta de flange enrolada em espiral A junta enrolada em espiral é uma junta de vedação de alto desempenho feita de tiras de metal enroladas alternadamente em espiral e materiais de enchimento não metálicos. Tem a resistência do metal e as boas propriedades de vedação dos materiais de enchimento flexíveis. É particularmente adequada para condições de trabalho difíceis, como alta temperatura, alta pressão e fácil corrosão. É uma das juntas compostas mais utilizadas na vedação de flanges industriais. DESCRIÇÃO 1. Composição estrutural: As juntas enroladas em espiral são geralmente compostas por três partes: Correia metálica (tipo V ou tipo W) Material: aço inoxidável 304, 316L, 321, Monel, Inconel, etc. Fornece força estrutural e suporte elástico, forte resistência à temperatura e à pressão Material de enchimento Geralmente utilizado: grafite flexível (resistente a altas temperaturas), politetrafluoroetileno (PTFE, resistente à corrosão), fibra sem amianto A camada de enchimento pode ser selecionada de acordo com o meio para proporcionar um desempenho de vedação Anel interior / anel exterior (opcional) Anel interior: evita a extrusão no diâmetro interior da junta e melhora a estabilidade da vedação Anel exterior: fácil de posicionar, evita a compressão excessiva, normalmente em aço carbono ou aço inoxidável 2. Principais caraterísticas: ✅ Resistência a altas temperaturas e altas pressões Pode suportar temperaturas que variam de -200°C a +650°C, pressões até 25MPa ou mais, adequado para condições supercríticas boa resiliência e vedação fiável A combinação elástica de materiais metálicos e não metálicos permite-lhe manter uma vedação estável em condições como a expansão térmica e as flutuações de pressão resistente à corrosão e aos produtos químicos
