Robô colaborativo RobotScan series

de 3 eixospara montagempick-and-place

Visão geral
As soluções de automação SHINING 3D fornecem digitalização 3D de alta eficiência e alta consistência para a manufatura moderna. Ao integrar tecnologias avançadas de digitalização 3D com braço robótico, base de controle e plataforma giratória, a solução oferece fluxos de trabalho automatizados ponta a ponta para inspeção em lote, medição inline, controle de qualidade e rastreabilidade digital.

RobotScan Series
RobotScan Series foi concebida para substituir operações manuais por automação robótica. Permite a digitalização 3D totalmente automatizada e padronizada para adquirir rapidamente dados geométricos precisos e gerar automaticamente relatórios de inspeção detalhados. O sistema suporta configurações personalizadas para necessidades específicas de inspeção e integra-se a sistemas MES para feedback em tempo real e gestão segura de dados, melhorando eficiência e qualidade na manufatura inteligente.

Design modular — capacidades principais

• Integração multissistema
• Medida 3D de campo completo de alta precisão
• Operação e instalação simplificadas
• Inspeção de alta eficiência

Soluções de automação padrão
A solução de automação padronizada da RobotScan Series foi projetada para atender às demandas típicas de inspeção na manufatura moderna. Suporta scanners de projeção de franjas de alta precisão e scanners laser portáteis.

Configurações em destaque e casos de uso

• RobotScan Q12 — Direcionado a componentes de detalhe fino (hélices, suportes, conectores, engrenagens, carcaças, componentes eletrônicos). Sensor projetado para medição de peças de pequeno porte com superfícies complexas ou bordas afiadas. Adequado para moldagem por injeção, fundição sob pressão, fundição de investimento e peças usinadas CNC. Oferece medição 3D óptica automatizada com alta repetibilidade e tecnologia de projeção de franjas para melhor precisão e dados com alto nível de detalhe.
• RobotScan UE Pro2 — Adequado para peças de chapa metálica pequenas e médias, carcaças de fundição, peças usinadas e componentes de moldes. Forte adaptabilidade de materiais (incluindo superfícies pretas, brilhantes e reflexivas). Fornece conectividade sem fio e com fio para instalação flexível no local. Utiliza tecnologia laser portátil adequada para ambientes de chão de fábrica com alta precisão e eficiência.
• RobotScan Combo+ — Digitalização 3D automatizada econômica para inspeção em lote de peças fundidas e usinadas de pequeno a médio porte; suporta componentes de tamanho misto, como tampas, peças de acabamento, conjuntos e carcaças médias.

Software de controle e inspeção

• RobotScan Control — Software de automação profissional para controlar braços robóticos colaborativos, plataformas giratórias servo e scanners 3D. Permite a execução completa do fluxo de trabalho desde a programação de trajetórias até a digitalização 3D e inspeção através de uma interface orientada a processos e intuitiva para melhorar a eficiência e estabilidade da automação.
• SHINING3D Inspect — Software de inspeção industrial (certificado pelo PTB) que processa dados de digitalização 3D de alta precisão para comparação 3D detalhada, medição e geração de relatórios de inspeção. Fornece resultados de inspeção confiáveis e rastreáveis que atendem aos requisitos de controle de qualidade da manufatura.

Personalização e componentes
RobotScan Series oferece configurações totalmente personalizáveis, incluindo braço robótico (várias marcas e especificações), scanners metrológicos SHINING 3D, plataformas giratórias, dispositivos de fixação, sistemas PLC, módulos de software e trilhos para robôs. Marcas de robôs suportadas: Huayan Robotics; Universal Robots (UR); FANUC; DOBOT Robotics. Plataformas giratórias e trilhos podem ser ajustados em capacidade de carga, diâmetro, modos de rotação e envelope de trabalho para corresponder a ambientes de produção específicos.

Digitalização 3D automatizada em ação

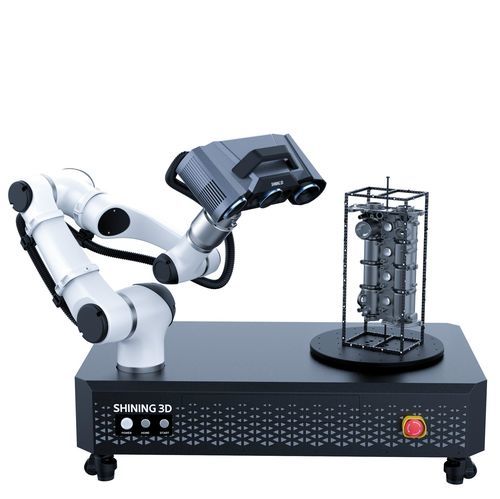

RobotScan combina um scanner 3D, braço robótico, base de controle e plataforma giratória em uma solução modular. A configuração inclui calibração automatizada, programação visual para criação de fluxos de trabalho e opções de carregamento/descarga para executar a digitalização e a manipulação de peças sem intervenção manual.

Características / especificações técnicas

• Tamanho do objeto mensurável: ≤ 500 mm
• Capacidade de carga da plataforma giratória: ≤ 20 kg
• Tipo de robô: Cobot, Huayan Robotics
• Raio de trabalho do robô: 800 mm
• Dimensões: 1030 × 670 × 270 mm
• Peso: 70 kg
• Alimentação: 100 – 240V (Monofásico, 10A)
• Espaço de trabalho seguro: 2400 × 2400 × 1600 mm
