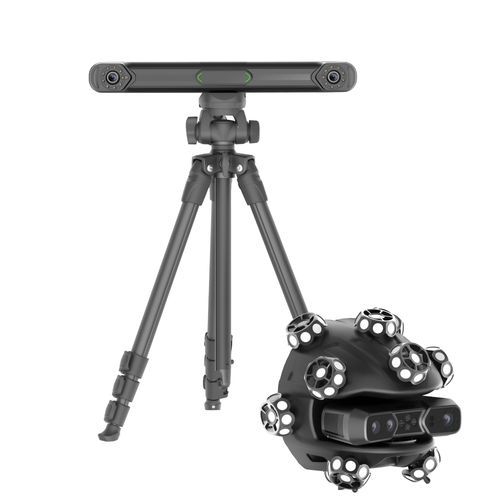

Sistema de escaneamento 3D EinScan Trak

a laserpara a indústria automotivaportátil

Resumo do produto
EinScan Trak é um sistema de rastreamento e digitalização 3D sem fios e sem marcadores, destinado à digitalização profissional e engenharia inversa. Combina um rastreador estacionário e um módulo de scanner esférico destacável com modo portátil, possibilitando captação em grande volume e digitalizações detalhadas em modo manual. Inclui câmara de textura 5 MP e múltiplos modos laser.

Destaques principais

• Modos duplos: rastreamento e portátil com comutação contínua
• Digitalização 3D sem marcadores num volume de rastreamento até 15 m³
• Configuração laser: 38 + 7 + 1 linhas (19+19 cruzadas, 7 paralelas, 1 única)
• Câmara de textura 5 MP para captura de cor em alta definição

Trak in, Markers out
EinScan Trak permite digitalização profissional portátil sem necessidade de aplicar marcadores externos, adequada para engenharia inversa, conservação de património, personalização automóvel e digitalização de grandes objetos.

Um sistema, dois modos de trabalho
O scanner destacável permite escolher o modo de rastreamento para cenas muito extensas ou o modo portátil para áreas confinadas e detalhes finos. A calibração é simples e o sistema suporta comutação em tempo real e fusão inteligente entre modos e resoluções.

Liberdade sem fios, maior eficiência
Equipado com módulo Wi‑Fi 6 e LAN independente (router incluído), o sistema suporta operação totalmente sem fios, emparelhamento automático ao arrancar e baterias hot‑swap, permitindo fluxos de trabalho prolongados no local e um volume de rastreamento até 15 m³.

Digitalização 3D sem marcadores para todos os cenários

• Rastreamento sem marcadores: retrorefletores integrados no módulo esférico permitem ao rastreador monitorizar a posição do scanner com precisão em tempo real.
• Digitalização laser sem marcadores em modo portátil: proporciona digitalizações contínuas sem marcadores em superfícies ricas em pormenores.

Três modos de digitalização para necessidades distintas

• 19 + 19 linhas cruzadas: captura em alta velocidade para objetos grandes.
• 7 linhas paralelas: modo detalhado para arestas nítidas e características lineares (peças automotivas).
• Linha única: captura de cavidades profundas com relação diâmetro‑profundidade 1:4.

Adaptável a cada tarefa

• Compatibilidade de materiais: eficaz em superfícies negras e reflectoras com perda mínima de dados.
• Uso multi‑ambiente: digitalização fiável em interior/exterior; suporta iluminação exterior até 110 000 lux.

Alta definição. Cor fiel.
A câmara de textura 5 MP integrada regista cor e pormenores de materiais com precisão, adequada para património cultural, visualização e investigação.

Para engenharia inversa
As soluções EXModel aceleram o fluxo mesh‑to‑CAD para transformar digitalizações em modelos CAD profissionais.

Para medição precisa
O EXMeasure fornece análises dimensionais e fluxos de inspeção compatíveis com o EinScan Trak.

Kit de acessórios Pro
Um kit profissional melhora a qualidade de digitalização e a estabilidade do rastreamento. Conteúdo típico:

• Bolas magnéticas marcadoras de 6 mm
• Marcadores adesivos
• Cartões de marcador
• Colunas de fixação
• Plataforma giratória de 300 mm

Especificações técnicas

• Precisão volumétrica: até 0,1 mm
• Resolução: 0,05 ~ 10 mm
• Velocidade de digitalização: 2 630 000 pontos/s
• Linhas laser: 38 + 7 + 1 (19+19 cruzadas; 7 paralelas; 1 única)
• FOV máximo: Modo rastreamento: 4 796 x 4 174 mm @ 4 000 mm; Modo portátil: 547 x 463 mm @ 500 mm
• Volume de rastreamento: até 15 m³
• Câmara de textura: 5 MP
• Peso líquido: Tracker 1,02 kg; Scanner esférico 1,46 kg; Scanner portátil 0,48 kg
• Bateria: até 5,5 horas; suporte hot‑swap
• Formatos 3D: STL, OBJ, PLY, 3MF, ASC
• Certificações: CE, FCC, RoHS, WEEE, FDA, SRRC, IP50
