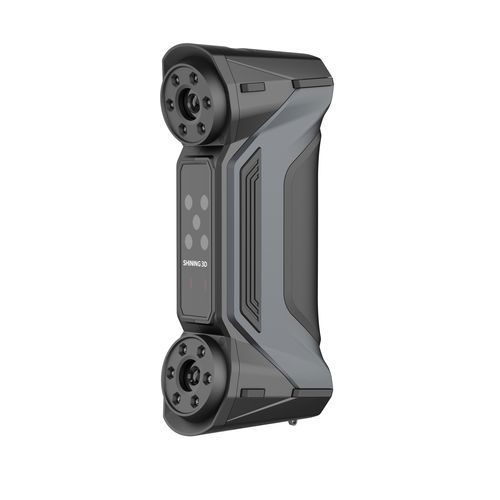

Scanner 3D FreeScan Combo+

para braço de mediçãode medição de formapara CND

Visão geral do produto
O FreeScan Combo+ Wireless representa a transição completa para uma solução de inspeção sem fio baseada na plataforma compacta da família FreeScan Combo. Integra Wi‑Fi 7 de próxima geração, uma fonte de luz híbrida (laser azul + infravermelho) e Fotogrametria por Vídeo (VPG) integrada para fornecer digitalização 3D de nível metrológico, mais rápida e flexível, para inspeção, controle de qualidade e engenharia reversa em ambientes industriais exigentes.

Destaques

• Transmissão de dados sem fio Wi‑Fi 7 de próxima geração para transferência rápida e estável em fábricas, espaços confinados e ambientes externos
• Fotogrametria por Vídeo patenteada (VPG) integrada para verificação contínua de marcadores e melhoria da precisão volumétrica
• Digitalização híbrida de dupla luz: laser azul para superfícies reflexivas/escuras e modo infravermelho (sem marcadores) para minimizar a preparação da superfície
• Modos de alta produtividade (alta velocidade e detalhado) e digitalização de linha única para bolsas profundas
• Precisão metrológica certificada e rastreabilidade (calibrado no laboratório de precisão ISO/IEC 17025 da SHINING 3D, verificação ISO 10360)

Fotogrametria por Vídeo integrada (VPG)
A VPG integrada otimiza continuamente as posições espaciais dos marcadores de referência durante a digitalização para minimizar erros cumulativos e manter a precisão volumétrica mesmo em componentes de grande porte.

• Precisão volumétrica (VPG): até 0,02 mm + 0,015 mm/m
• Redução do erro cumulativo em medições em grande escala
• Melhora a confiabilidade para inspeção de grandes componentes

Sem fio e alimentação
Alimentado por Wi‑Fi 7 e tecnologias avançadas anti‑interferência para garantir transferências sem fio robustas. O sistema inclui 3 baterias recarregáveis: até 2 horas de digitalização contínua por bateria; uma estação de carregamento rápido permite carregar duas baterias enquanto uma está em uso para minimizar o tempo de inatividade.

Modos de digitalização e desempenho

• Modo de alta velocidade: 93 linhas laser para cobertura rápida de grandes superfícies
• Modo detalhado: 25 linhas laser paralelas para captura de detalhes intrincados
• Modo bolsas profundas: linha laser única para características estreitas
• Modo IR rápido: digitalização infravermelha sem marcadores para scans rápidos sem preparação
• Modo VPG: precisão global otimizada para medições de grande escala
• Taxa de quadros: até 180 FPS
• Taxa de aquisição de pontos (Combo+ Wireless): até 9.106.000 pontos/s

Design e usabilidade
Compacto e ergonômico: peso líquido 550 g, ângulo de câmera otimizado para ambientes estreitos e complexos, operação manual fácil para uso em fábrica e externo.

Aplicações
Inspeção, controle de qualidade, engenharia reversa, análise de desvio de superfície automotiva, metrologia de objetos grandes (turbinas hidráulicas, brocas), inspeção de máquinas industriais, patrimônio cultural e outros cenários industriais que exigem resultados metrológicos rastreáveis.

Software & fluxo de trabalho
Inclui o software SHINING 3D FreeScan (sem assinaturas). Transferência contínua para fluxos de inspeção e geração de relatórios (por exemplo, SHINING3D Inspect) para inspeção dimensional, análise GD&T, mapas de cor e relatórios automatizados.

Acessórios & ecossistema
Suporta acessórios de metrologia SHINING 3D, como kits de marcadores magnéticos e mesas giratórias de duplo eixo; inclui barras de escala validadas para verificação VPG.

Especificações técnicas

• Model: FreeScan Combo+ Wireless
• Light sources: Blue laser + Infrared (dual light)
• High-speed scan: 93 laser lines (Combo+ Wireless)
• Detailed scan: 25 parallel laser lines
• Deep pockets scan: 1 single line
• VPG: Supported (no coded markers required)
• Accuracy: 0.02 mm
• Volumetric accuracy: 0.02 + 0.03 mm/m
• Volumetric accuracy with VPG: 0.02 mm + 0.015 mm/m
• Scan speed: Up to 9,106,000 points/s (Combo+ Wireless)
• Max. FOV: Laser: 580 × 650 mm; IR: 830 × 700 mm
• Point distance: 0.01 ～ 10 mm
• Connection: Wireless & Wired mode (Wi‑Fi 7)
• Net weight: 550 g
• Battery/runtime: Up to 2 hours per battery; includes 3 rechargeable batteries and rapid-charging dock
• Frame rate: Up to 180 FPS
• Certifications: CE, FCC, ROHS, WEEE, KC, FDA, UKCA, IP50, TELEC, TiSAX
• Acceptance test: ISO 10360 (tested in ISO/IEC 17025 Accredited Accuracy Lab)
