Resfriador de ar

de águaa vaporindustrial

Informação
Na central termoelétrica, o vapor de alta temperatura e alta pressão vindo da caldeira aciona a turbina a vapor. O vapor de escape vai para o condensador, onde ocorre a primeira transferência de calor. O calor é transferido para a água de refrigeração e o vapor condensa em condensado que a bomba de alimentação devolve à caldeira.

Sistema de resfriamento a seco indireto com condensador de superfície
O vapor de escape entra num condensador de superfície e transfere calor para um circuito fechado de água de refrigeração. A água aquecida é bombeada para radiadores de tubo‑aleta em alumínio dispostos ao redor da torre de ar indireta; a ventilação natural reduz a temperatura da água antes do retorno ao condensador.

Características

• Radiador em tubos de alumínio com aletas de alumínio, disposição vertical no exterior da torre.
• Os circuitos de água de refrigeração e condensado são separados, permitindo controlo independente da qualidade da água.
• O circuito de água circulante é fechado e opera com baixa altura de elevação e menor potência de bomba.

Sistema de resfriamento a seco indireto com condensador misto
O vapor de escape da turbina entra num condensador misto onde contacta diretamente a água de refrigeração circulante proveniente da torre e se condensa. O condensado mistura‑se com a água de refrigeração; cerca de 2% do fluxo misto é retornado ao sistema regenerativo, enquanto o restante é recirculado para o radiador para arrefecimento.

Características

• Radiador tubo‑aleta em alumínio disposto verticalmente no exterior da torre.
• Pequena área ocupada e menor investimento de capital.
• O condensador híbrido tem volume reduzido e pode ser instalado sob a turbina, encurtando as tubagens de escape e reduzindo o sistema de vácuo.

Introdução ao feixe de tubos
Os feixes de tubos utilizam tubos de alumínio e aletas de alumínio com as seguintes características:

• Alta eficiência de transferência de calor — Tubo e aleta em alumínio puro com condutividade térmica superior ao aço.
• Baixa resistência do lado do ar — Geometria otimizada tipo open‑seam spoiler que melhora a transferência e reduz a resistência aerodinâmica.
• Duplo percurso & contracorrente inversa — A disposição aumenta o coeficiente global de transferência de calor em comparação com arranjos de fluxo cruzado simples.
• Resistência à corrosão — Camada de óxido de alumínio estável que reduz o risco de corrosão e evita corrosão bimetálica associada a radiadores de aço.

Introdução ao módulo de arrefecimento

• Feixe de tubos — Unidade básica composta por múltiplos módulos de tubos aletados e placas de expansão; 2–4 feixes formam uma coluna de arrefecimento.
• Coluna de arrefecimento — Ligação em série dos feixes, fixada com parafusos e placas; conecta as câmaras de água superior e inferior para criar fluxo de duplo percurso. As câmaras são em liga de alumínio.
• Delta de arrefecimento — Duas colunas fixadas nos lados de uma estrutura triangular (~50°) deixam uma passagem de ar no terceiro lado; uma obturador regula o fluxo quando a temperatura ambiente é inferior a 0℃ para evitar arrefecimento excessivo.
• Secção de arrefecimento — Múltiplos triângulos dispostos verticalmente na periferia da torre de tiragem natural, agrupados com coletores de entrada/saída, válvulas elétricas e de descarga para operação modular.

Caso típico

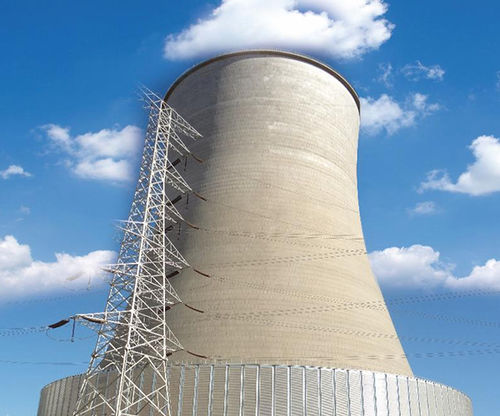

Shenhua Xinjiang Zhundong Wucaiwan Power Plant — Unidade 1×350 MW, altura da torre 132 m. Desempenho em campo: operação bem‑sucedida após um teste de 168 horas (novembro de 2012) e funcionamento contínuo com temperaturas mínimas abaixo de −35℃ sem congelamento.

Especificações

• Nome do produto: Indirect Cement Tower Dry Cooling System
• Aplicação: Arrefecimento do condensador em centrais térmicas (condensação do vapor de escape)
• Tipos de condensador: Condensador de superfície (separação condensado/água de refrigeração) ou condensador misto
• Material do radiador: Tubo de alumínio com aleta de alumínio
• Disposição do radiador: Vertical, externa à torre
• Módulo de arrefecimento: Feixes tubulares → colunas → deltas → secções
• Sistema de circulação: Circuito fechado (opção condensador de superfície) com baixa altura de elevação
• Gestão de água mista: ~2 % retornado ao sistema regenerativo (condensador misto)
• Projeto: Para torres de tiragem natural; compatível com estruturas em betão ou aço
