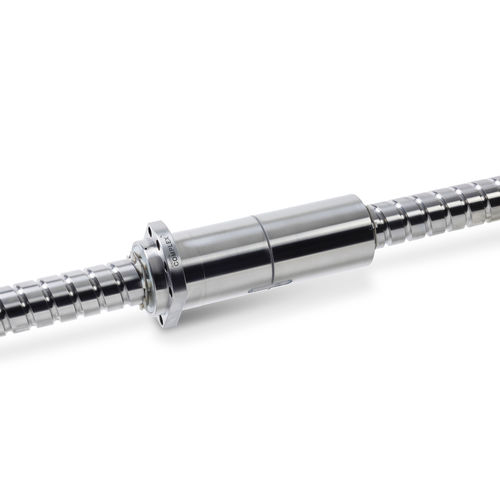

Fuso de esferas com castanha dupla (porca) Complex TD series

em açode alta precisãode elevada rigidez

PORCA DUPLA PRÉ-CARREGADA COMPLEX A porca destes fusos de porca dupla é composta por duas peças separadas por uma arruela cuja espessura determina a força de pré-carga. Na SHUTON estas duas peças são encastradas, tendo por objetivo eliminar possíveis deslocamentos radiais melhorando o alinhamento e concentricidade. A manutenção do fuso de esferas de porca dupla é muito simples, dado que não é necessário desmontá-lo da máquina. Os fusos de porca dupla COMPLEX foram desenvolvidos com sistema de recirculação de esferas exterior "U", a normal dos passos longos "Ph>20". O retorno das esferas se produz através do tubo de recirculação com a única ajuda de dois defletores em forma de "U". O sistema de recirculação exterior "U" contribui para o aumento das capacidades de carga dinâmica e estática e da rigidez axial do fuso, requer menos comprimento de porca e diminui consideravelmente a temperatura e o ruído gerados.
