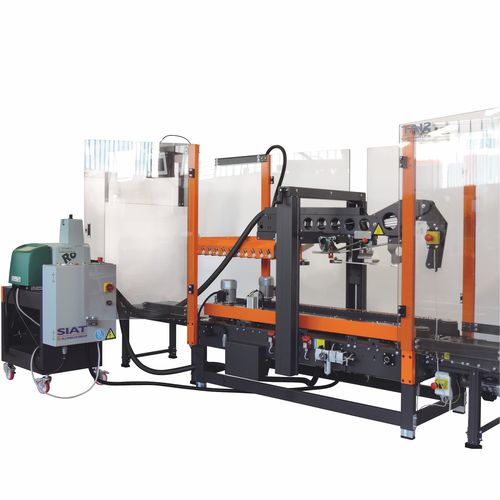

Máquina fechadora de caixas cola quente hot-melt HM11 series

automática

Visão geral do produto
HM11 é uma gama de seladoras de caixas automáticas por hot-melt concebidas para linhas de embalagem contínuas. A máquina fecha caixas (com abas inferiores já seladas) aplicando adesivo hot-melt: as caixas são alimentadas por correias de acionamento laterais; injetores aplicam quatro fitas de cola; rolos de compressão fornecem a pressão necessária para a vedação das abas. O sistema é amplamente automático e requer intervenção do operador apenas para reabastecimento e ajuste da cola. Painéis de segurança impedem o acesso a partes móveis ou quentes.

Vantagens

• Dispositivo automático de dobra das abas superiores
• 12 diferentes programas de aplicação
• Pronto para integração em linhas automáticas
• Fácil de operar

Principais características

• HM11-TB: Dispositivo automático de dobra das abas superiores; ajuste manual para diferentes tamanhos de caixa por alças; correias de acionamento laterais (2 x 75 mm de largura cada); velocidade das correias 21 m/min; 2 motores de 0,18 kW cada; aplicador de cola superior e inferior que dispensa cola nas abas superiores e inferiores antes da dobra das abas superiores; aplicador de cola hot-melt ROBATECH® em carro externo com tanque de 5 kg, tubo e dispensador; o dispensador ajusta a temperatura e o volume da cola; armazenamento de programas de selagem; temporizador para ajuste de pré-aquecimento; ajuste das dimensões da caixa; proteções laterais com interruptores para desconectar circuitos eletropneumáticos; painel de controle com interruptor principal, botão start/stop, botão de emergência e fotocélulas para verificar caixas coladas; produção até 1000 u/h; altura de trabalho ajustável 500 – 750 mm; PLC OMRON; Dimensões da caixa: Min L 200 x W 180 x H 150 mm; Max L 450 x W 450 x H 600 mm
• HM11-T: Dispositivo automático de dobra das abas superiores; ajuste manual para diferentes tamanhos de caixa por alças; correias de acionamento laterais (2 x 75 mm de largura cada); velocidade das correias 21 m/min; 2 motores de 0,18 kW cada; aplicador de cola superior que dispensa cola nas abas superiores antes da dobra; aplicador de cola hot-melt ROBATECH® em carro externo com tanque de 5 kg, tubo e dispensador; o dispensador ajusta a temperatura e o volume da cola; armazenamento de programas de selagem; temporizador para ajuste de pré-aquecimento; ajuste das dimensões da caixa; proteções laterais com interruptores para desconectar circuitos eletropneumáticos; painel de controle com interruptor principal, botão start/stop, botão de emergência e fotocélulas para verificar caixas coladas; produção até 1200 u/h; altura de trabalho ajustável 500 – 750 mm; PLC OMRON; Dimensões da caixa: Min L 200 x W 180 x H 150 mm; Max L 600 x W 500 x H 600 mm

Opções

• Outras marcas de PLC sob pedido
• Outros dispensadores hot melt sob pedido (PREO, NORDSON e outras marcas)
• Pernas mais altas (AS80)
• Rodízios (AS77)
• Transportador de rolos (RG)
• Transportador extensível (GTL-GTR)

Indústrias indicadas

• VINHO & DESTILADOS
• DOMÉSTICO, CONSUMO & CUIDADOS PESSOAIS
• ALIMENTOS & LÁCTEOS
• INDÚSTRIA FARMACÊUTICA

Especificações técnicas

• Tecnologia: Seladora automática de caixas Hot-Melt (aplicação de cola hot-melt)
• Série / modelo: HM11 (variantes: HM11-TB, HM11-T)
• Transmissão: Correias de acionamento laterais (2 x 75 mm)
• Velocidade das correias: 21 m/min
• Motores: 2 x 0,18 kW
• Sistema de cola: Aplicador de cola hot-melt ROBATECH® em carro externo com tanque de 5 kg; o dispensador ajusta temperatura e volume (outras marcas disponíveis sob pedido)
• Aplicação de cola: HM11-TB aplicador superior e inferior; HM11-T aplicador superior
• Programas de selagem: armazenamento de programas; temporizador para ajuste de pré-aquecimento
• Controle: PLC OMRON; painel de controle com interruptor principal, start/stop, botão de emergência e fotocélulas
• Segurança: Proteções laterais com interruptores para desconectar circuitos eletropneumáticos; painéis de segurança para evitar contato com partes móveis/quentes
• Produção: até 1000 u/h (HM11-TB); até 1200 u/h (HM11-T)
• Altura de trabalho ajustável: 500 – 750 mm
• Dimensões da caixa HM11-TB: Min L 200 x W 180 x H 150 mm; Max L 450 x W 450 x H 600 mm
• Dimensões da caixa HM11-T: Min L 200 x W 180 x H 150 mm; Max L 600 x W 500 x H 600 mm
• Acessórios adicionais: pernas mais altas, rodízios, transportador de rolos, transportador extensível
• Integração: Pronto para integração em linhas automáticas
