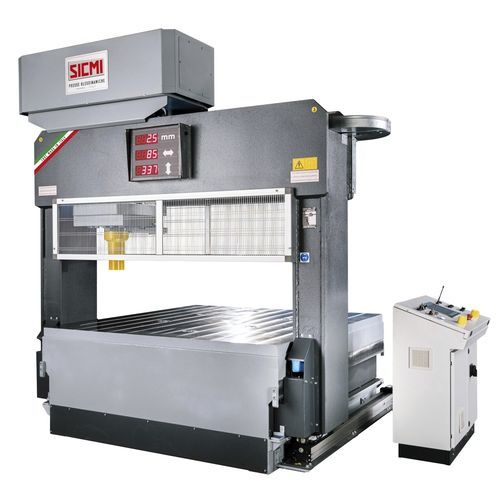

Prensa híbrida PMM-HY series

hidráulicaelétricade endireitamento

Prensa híbrida elétrica e hidráulica projetada especificamente para operações de endireitamento e deformação de chapas metálicas de alta precisão com significativa economia de energia.

– Movimentos elétricos para atingir a chapa com precisão milimétrica sem deslocá-la da bancada de trabalho.

– Cilindro hidráulico com acumulador de potência para minimizar o uso de óleo hidráulico.

– Leitura da chapa via laser capaz de identificar os pontos onde a chapa está deformada. No ciclo automático a prensa se posiciona no ponto onde precisa trabalhar.

– Controle remoto sem fio projetado para uso seguro e com precisão milimétrica.

Unidade eletrohidrostática

A inovação do modelo PMM-HY: sistema de acionamento do cilindro principal utilizando Unidade Eletro-Hidrostática Motor-Bomba (EPU). Este sistema inovador oferece os seguintes benefícios:

• Elevada precisão de movimentos, com elevado dinamismo e flexibilidade nas configurações para proporcionar a máxima adaptabilidade ao tipo de trabalho a realizar.
• Alta eficiência energética, pois é acionado somente quando acionado pelo operador.
• Elimina a necessidade de unidades de energia hidráulica e tubulações complexas, reduzindo a necessidade de espaço.
• Design compacto com interface particular que permite conexão direta aos cilindros reduzindo espaços adicionais.
• Redução do impacto ambiental e acústico.

Estrutura da prensa

• Estrutura em aço eletrossoldado de alta rigidez composta por montante e plataforma.
• O montante é um corpo único eletrossoldado que desliza sobre as guias do piso e o cilindro principal é posicionado na estrutura superior que desliza para a esquerda e para a direita por meio de rodas de aço.
• A estrutura é calculada para ter máxima rigidez e mínima flexão com máximo esforço para garantir perfeita funcionalidade para as operações a serem realizadas.

Planta hidráulica

• A unidade de controle hidráulico é posicionada na parte superior do montante com o uso de bombas de duplo estágio e motor elétrico, representando o melhor compromisso entre tamanho, desempenho e ruído.
• O acumulador permite reduzir a quantidade de óleo presente na prensa.
• As velocidades de descida do cilindro são 3 e podem ser programadas e operadas conforme a necessidade.
• Motor brushless e grupo servoválvula permitem redução de consumo e aproveitamento apenas do óleo contido no cilindro.

Fiação

• A prensa está equipada com um púlpito de controle com tela sensível ao toque e botões que permitem definir os parâmetros de trabalho e visualizar constantemente as posições.
• Controle completo das funções e ciclos da prensa com segurança.
• Os dados das leituras feitas pelo laser são exibidos na tela para permitir que o operador atue manualmente ou automaticamente quando necessário.
• A prensa está equipada com rádio controle para realizar as operações com total liberdade.

Cilindro Hidráulico e Cilindros Auxiliares Elétricos

• Especialmente projetados para as necessidades específicas de uso da prensa.
• No cilindro hidráulico, além de atenção especial às superfícies internas e à haste, são utilizadas vedações de alta qualidade para otimizar a vedação e o atrito.
• Os cilindros elétricos permitem precisão de movimento precisa.
