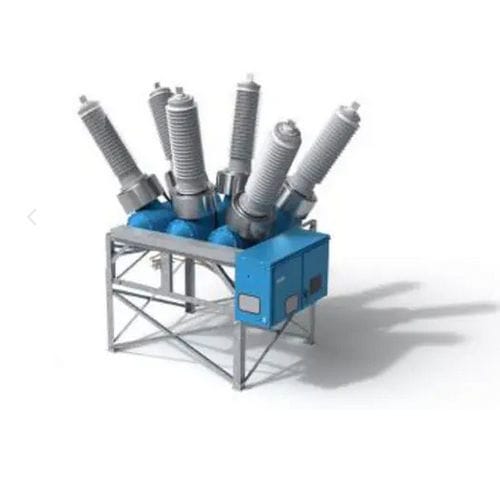

Disjuntor a vácuo 3AV1 Blue DT

isolado com SF6de tanque morto (dead tank)de alta tensão

Visão geral
A descarbonização dos sistemas de energia exige a eliminação de gases fluorados em equipamentos de comutação. O portfólio Siemens Energy Blue fornece comutadores de alta tensão sem SF6, substituindo SF6 por comutação a vácuo e isolamento por ar limpo, alcançando zero gases F mantendo desempenho técnico e viabilidade económica.

Tecnologia
Os produtos Blue utilizam interruptores a vácuo combinados com isolamento por ar limpo como alternativa ao SF6. Os projectos preservam a área ocupada e o desempenho de comutação das soluções convencionais e são validados por mais de 10 anos de experiência em comutação a vácuo em alta tensão. Aplicações típicas: subestações, parques eólicos onshore e offshore, e sistemas eléctricos industriais.

Investimento e fabrico
A Siemens Energy investiu em capacidade de fabrico de interruptores a vácuo numa unidade em Berlim alimentada a 100% por energia renovável, assegurando a cadeia de abastecimento e reduzindo as emissões de CO2 associadas à produção.

Proposta de valor

• Zero gases F (sem SF6)
• Comutação a vácuo e isolamento por ar limpo
• Desempenho técnico mantido e custos de ciclo de vida competitivos
• Confiabilidade comprovada com >10 anos de experiência
• Designs modulares e personalizáveis para subestações e parques eólicos offshore

Projetos e parcerias apoiados pela UE
A tecnologia Blue participa em programas colaborativos (ex.: EU LIFE Blue) para demonstrar soluções sem gases F em tensões mais elevadas (incluindo GIS 420 kV) e validar a viabilidade económica com operadores de sistema e financiadores.

Produtos em destaque no portfólio Blue

• 8VM3 1 Blue GIS
  • Opera a 72,5 kV
  • Design modular compacto
  • Para rede onshore, instalações industriais e subestações offshore
• 3AV1 Blue LT Circuit Breaker
  • Primeiro disjuntor a vácuo mundial 145 kV em live‑tank com isolamento por ar limpo
  • Mesma área ocupada que produtos SF6
• 3AV1 Blue DT Circuit Breaker
  • Primeiro disjuntor a vácuo mundial 145 kV em dead‑tank com isolamento por ar limpo
  • Mesma área ocupada que produtos SF6
• 8VM3 Blue GIS
  • Funcionamento a 72,5 kV
  • Design modular para subestações convencionais e offshore
  • Opções Digital Sensgear™
• 8VM1 Blue GIS
  • GIS 72,5 kV otimizado para integração em turbinas eólicas com disjuntor a vácuo e isolamento por ar limpo
• Gas‑Insulated Busduct
  • Busduct isolado por ar limpo até 420 kV
  • Potencial para poupar até ~60% de gases F vs designs convencionais
• 8VN1 Blue GIS
  • GIS 145 kV com disjuntor a vácuo e isolamento por ar limpo
  • Área optimizada através de LPIT

Digitalização
Os equipamentos Blue podem integrar‑se com Noedra Node da Siemens Energy para capacidades digitais de subestação, permitindo aquisição de dados em tempo real, análises, deteção de anomalias e planeamento de manutenção otimizado.

Instalações e referências

• Hornsea 3: entrega do 2000.º 8VM1 Blue GIS sem SF6 a um grande parque eólico offshore no Mar do Norte.
• Grande projeto offshore nos Países Baixos: entrega de 160 baias 8VM1 Blue GIS.
• Porto de Bergen (BKK Nett): fornecimento a navios de cruzeiro com energia limpa sem emissões de gases de efeito estufa.
• Netze BW Burladingen: primeira subestação de alta tensão eco‑eficiente a operar sem SF6 e a tirar partido da digitalização.
• Fingrid (Finlândia): primeiras instalações sem gases F na Finlândia (múltiplas baias entregues).
• Westnetz – Hesseln: implementação de disjuntores 3AV1 Blue 145 kV integrados com Noedra Node.

Benefícios e impacto

• Elimina o uso do SF6 prejudicial ao clima nos equipamentos de comutação
• Reduz a pegada de gases de efeito estufa de ativos de transmissão e distribuição
• Proporciona alto desempenho técnico com custos de ciclo de vida competitivos
• Apoia objetivos regulatórios e estratégias corporativas de descarbonização

Características / especificações técnicas

• 8VM3 / 8VM3 1: tensão nominal 72,5 kV (GIS modular)
• 8VM1 / 8VM1 Blue GIS: GIS 72,5 kV para turbinas eólicas
• 3AV1 (LT / DT): disjuntores a vácuo para aplicações 145 kV (LT = live tank, DT = dead tank)
• 8VN1: GIS 145 kV com disjuntor a vácuo; área optimizada (LPIT)
• Gas‑Insulated Busduct: isolamento por ar limpo até 420 kV; potencial de poupança de ~60% de gases F
• Interruptores a vácuo: fabricados na instalação de Berlim com capacidade aumentada; produção alimentada por 100% energia renovável
• Opções digitais: integração com Noedra Node para monitorização em tempo real, análises e gestão digital da subestação
