  4. Siemens Medium-voltage – Power distribution

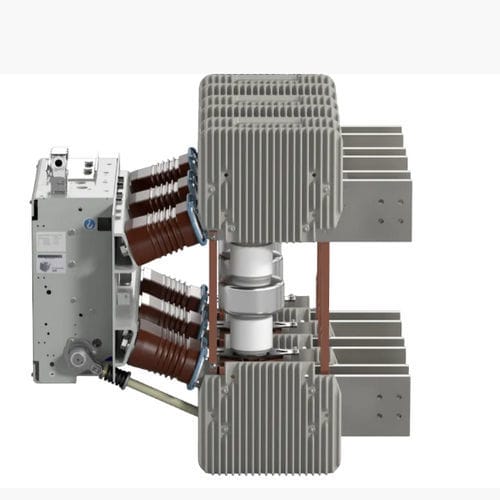

Disjuntor a vácuo 3AK7 series
de alta correntede alta tensãode média tensão

disjuntor a vácuo
disjuntor a vácuo
disjuntor a vácuo
disjuntor a vácuo
disjuntor a vácuo
disjuntor a vácuo
Guardar nos favoritos
Comparar


Características

Tipo
a vácuo
Especificações elétricas
com proteção contra curto-circuitos, de alta tensão, de média tensão, chaveado, de alta corrente, de carga
Modo de funcionamento
modular
Aplicações
de gerador
Número de polos
tripolar
Outras características
compacto, para ambiente interno
Corrente primária

1.250 A, 2.000 A, 3.150 A, 40.000 A

Vca

MÁX: 40,5 V

MÍN: 7,2 V

Descrição

Os disjuntores a vácuo da série 3AK7 estão disponíveis em versões de 7,2 a 17,5 kV. Os disjuntores a vácuo são muito compactos, com uma distância entre centros de pólos de apenas 210 ou 280 mm, e são perfeitamente adequados para utilização em comutadores de média tensão, graças à sua elevada resistência mecânica e à necessidade de pouco espaço. As versões para alta tensão e para geradores estão disponíveis com as mesmas dimensões e podem ser utilizadas para aplicações de comutação de geradores mais pequenos, de acordo com as especificações IEEE até 50 kA, e também para aplicações de alta tensão. Os potentes disjuntores de vácuo 3AH3 foram os primeiros disjuntores de vácuo de 63 e 72 kA no mercado, testados de acordo com a norma IEEE C37.013 para correntes de carga até 12.000 A e correntes de curto-circuito até 100 kA. Para além dos modelos padrão, também podemos oferecer versões separadas por fase com unidades de comutação separadas. A baixa resistência no caminho principal da corrente permite que o disjuntor a vácuo 3AH3 seja usado com correntes de operação de até 6.300 A sem resfriamento forçado, ou até 8.000 A com resfriamento forçado. Estes disjuntores modulares a vácuo também podem ser instalados horizontalmente utilizando elementos de arrefecimento especiais e são adequados para adaptação a sistemas existentes. Os disjuntores a vácuo compactos da série 3AH4 são concebidos para até 40,5 kV e podem suportar até 120.000 sequências de comutação. Com uma necessidade mínima de manutenção - lubrificação dos accionamentos após 10.000 sequências de comutação e substituição dos tubos de vácuo após 30.000 - estes disjuntores mantêm-se fiáveis durante toda a sua vida útil, apesar das duras exigências mecânicas que enfrentam.

---
