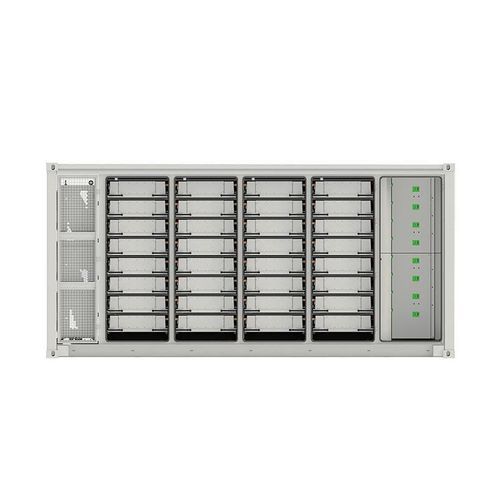

Sistema de armazenamento de energia de lítio esGrid

íon de lítioem contêinerde grande capacidade

Visão geral do produto
O sistema de armazenamento de energia em escala utilitária esGrid utiliza baterias de lítio, arquitetura de controlo por clusters e design conteinerizado all-in-one para funções como suavização de flutuações de renováveis, regulação de frequência, arrendamento de capacidade, deslocamento de carga e alimentação de reserva, melhorando assim a estabilidade da rede.

Destaques

• Arquitetura controlada por clusters: Evita correntes de circulação entre clusters, aumentando a capacidade disponível do sistema em ~15% e melhorando a eficiência em ~2%.
• Design de contentor padrão para transporte marítimo: Layout all-in-one com configuração em espelho lateral reduz a área total do projecto em ~30% comparado com soluções tradicionais.
• Gestão térmica 3D: Diferença de temperatura entre células ≤ 2 °C, contribuindo para uma vida útil por ciclos significativamente maior.
• Conceito de segurança "4+1": Isolamento ao nível da célula, isolamento elétrico por líquido dos packs, isolamento elétrico dos clusters, segregação física no contentor e alarmes inteligentes em toda a estação para mitigar riscos de incêndio e de segurança.

Normas e certificações
Conforme às normas IEC aplicáveis e certificações internacionais, incluindo IEC 62619, IEC 63056, IEC 62477, IEC 61000 e UL9540A.

Especificações técnicas

• Energia nominal: >3 MWh
• Tensão nominal: 690 V
• Frequência nominal: 50/60 Hz
• Fator de potência / faixa de regulação: >0,99 @ potência nominal / 0,8 adiantado ~ 0,8 atrasado
• Rácio de tensão: Nível MT definido pelo utilizador / 0,69 kV
• Taxa nominal de carga/descarga: 0,25C / 0,5C / 1C
• Intervalo de temperatura de operação: -30 ~ 50 °C (derating >45 °C)
• Intervalo de humidade de operação: 0–100% UR, sem condensação
• Altitude de operação: Máx. 5000 m (derating >4000 m)
• Sistema de gestão térmica: Arrefecimento líquido inteligente
• Grau de proteção do contentor: IP54
• Protocolos de comunicação: Modbus, IEC 104, IEC 61850, etc.
• Dimensões (sem transformador): 2 × 6058 (L) × 2438 (P) × 2896 (A) mm
• Modos de operação: Regulação de frequência, arbitragem de preços, redução de picos, participação no mercado de energia, etc.
