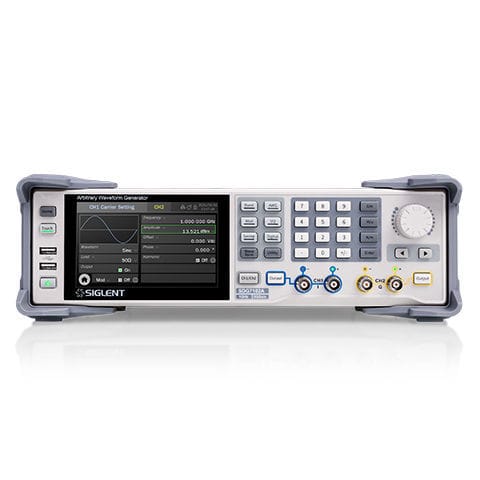

Gerador de ruído SDG7000A series

de impulsosde forma de onda arbitráriade canal duplo

O SDG7000A da SIGLENT é uma família de geradores de formas de onda arbitrárias de canal duplo com largura de banda de até 1 GHz, uma taxa de amostragem máxima de 5 GSa/s e resolução vertical de 14 bits. Pode gerar formas de onda arbitrárias ponto a ponto com uma taxa de amostragem máxima de 2,5 GSa/s e sinais vectoriais com um máximo de 500 MSa/s. Também tem a capacidade de gerar uma variedade de sinais, como onda contínua, pulso, ruído, padrões PRBS e um barramento digital de 16 bits. Suporta a geração de sinais complexos, tais como modulação, varrimento, bursting e cópia/acoplamento/rastreamento e sobreposição de dois canais. As saídas são seleccionáveis pelo utilizador para ligações diferenciais ou de terminação única e suportam uma gama de saída máxima de ± 24 V. O instrumento pode assegurar uma grande amplitude sob alta frequência, o que elimina um amplificador de potência externo em algumas aplicações e responde a uma gama mais vasta de requisitos. Características principais -Gera impulsos de baixo jitter com largura de impulso mínima de 1 ns -largura de pulso e 500 ps de borda mínima -Largura de banda até 1 GHz e ruído branco gaussiano com largura de banda ajustável -PRBS de até 312,5 Mbps -Opções de barramento digital LVTTL e LVDS para fornecimento de sinais digitais até 1 Gbps -Inclui tipos populares de modulação analógica/digital, funções de varrimento e de rajada -Funções avançadas de operação em dois canais: rastreamento, acoplamento e cópia entre canais -Função de sobreposição de canal duplo -Modulação mútua entre canais -A saída analógica de 24 Vpp é sobreposta com um desvio de ± 12 Vdc para fornecer uma gama de saída máxima de ± 24 V (48 V) -Contador de frequências de alta precisão
