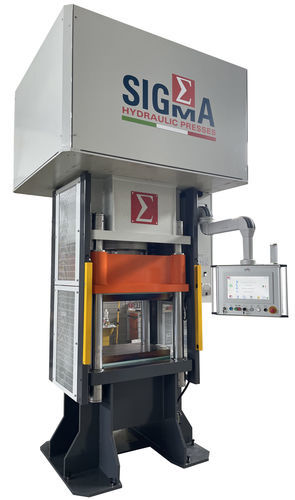

Prensa hidráulica

de conformaçãode forjamentode estampagem profunda

Apresentação
Com tecnologias avançadas de cálculo FEM (Finite Element Modeling) e utilização de CAD paramétrico, cada prensa hidráulica é projetada e personalizada segundo as especificações do cliente para atender aos requisitos de desempenho e processo.

Prensas hidráulicas para Automotive
As prensas para o setor automotivo são fabricadas de 1.000 kN a 50.000 kN (100 Ton a 5.000 Ton) para estampagem de chapa, estampagem de proteções térmicas, SMC, RTM e PCM, forged carbon e componentes compósitos que exigem moldes aquecidos entre 160°–250°. Todas as prensas podem ser fornecidas, sob pedido, com carregamento/descarregamento automático de moldes, bolster automático para troca de molde e prensagem superior e inferior.

Prensas hidráulicas para juntas
As prensas para juntas são construídas em diversos tonelagens (1.000 kN a 50.000 kN) destinadas a setores industriais como o químico e o petrolífero. Podem ser equipadas com bolster automático para troca de molde, placas aquecidas, cúpula de vácuo e ejetores centrais/laterais. Existe a opção de uma placa intermédia para produção dupla. Materiais tipicamente moldados:

• PTFE
• PTFE carregado
• PEEK
• Melamina
• POM
• SMC fibra de vidro
• SMC fibra de carbono

Prensas hidráulicas para calibração de tubos
As prensas para calibração de tubos variam de 10.000 kN a 50.000 kN e destinam-se a calibrar tubos soldados, formados a frio ou obtidos a partir de chapa em aço carbono, inox, duplex, superduplex e aços cromo. Utilizadas em instalações oil & gas, processam tubos de 8” a 72” (diâmetros até 1828,8 mm). Podem ser integrados sistemas automáticos com shuttle de avanço e troca automática de molde. Fabricamos prensas calibradoras para inox, X70, duplex e superduplex até 70 mm de espessura.

Prensas hidráulicas para chapa
As prensas para conformação de chapa são fornecidas em tonelagens de 2.000 kN a 50.000 kN para deformação, prebending (pré-dobra) e bending. Materiais: aço carbono, inox, duplex, superduplex e aços cromo. Opções: sistema automático de troca de molde, prensagem superior e inferior e bloqueio automático dos moldes. As prensas são projetadas para precisão, acabamento e integração em linhas automáticas. Também produzimos prensas de teste para ferramentas.

Prensas hidráulicas para estampagem profunda
As prensas para estampagem profunda são desenvolvidas em faixas de 2.000 kN a 50.000 kN com possibilidade de instalar bolster automático para troca de molde, prensagem superior e inferior. O software de controlo gere prensas superiores e inferiores, sistemas de reestampagem, estampagem inferior com ejetores e sistemas de amortecimento para operações de corte, permitindo a obtenção de peças de formas variadas.

Prensas hidráulicas para SMC e materiais compósitos
As prensas para SMC, SMC CARBON, RTM, PCM e FORGED CARBON são utilizadas na automação e no setor de energia solar. Fabricamos prensas até 50.000 kN (5.000 Ton). É possível integrar sistemas de aquecimento elétrico dos moldes com controlo zonal automático de temperaturas, com potências conforme pedido.

Prensas hidráulicas para forjamento
As prensas de forjamento tratam materiais quentes a temperatura controlada e alta cadência para forjar peças em aço. As prensas de forjamento podem atingir 120–140 ciclos por minuto e são fabricadas de 10.000 kN a 50.000 kN (1.000 Ton a 5.000 Ton).

Últimas realizações e galeria de imagens
A página apresenta uma galeria de realizações (prensas para automação, juntas, calibração de tubos, chapa, estampagem profunda, SMC/composites, forjamento) com exemplos de máquinas e projetos entregues.

Características técnicas / especificações

• Personalização do projeto com cálculo FEM e CAD paramétrico.
• Faixas de tonelagem: de 1.000 kN até 50.000 kN (100 Ton a 5.000 Ton) dependendo da aplicação.
• Ranges específicos por aplicação: Automotive 1.000–50.000 kN; Juntas 1.000–50.000 kN; Calibração tubos 10.000–50.000 kN; Chapa 2.000–50.000 kN; Estampagem profunda 2.000–50.000 kN; SMC/composites até 50.000 kN; Forjamento 10.000–50.000 kN.
• Possibilidade de carga/descarga automática de moldes, bolster automático para troca de molde, prensagem superior e inferior.
• Opções: placas aquecidas, cúpula de vácuo, ejetores centrais e laterais, placa intermédia para dupla produção, shuttle automático, bloqueio automático de moldes.
• Gestão de temperatura de moldes até 160°–250° e aquecimento elétrico dos moldes com controlo zonal (potências a pedido).
• Materiais processáveis: aços (carbono, inox, duplex, superduplex, aços cromo), PTFE, PEEK, melamina, POM, SMC fibra vidro, SMC fibra carbono, compósitos, materiais fenólicos e uréicos, inserts para válvulas, anéis de vedação, etc.
• Projeto para precisão, acabamento e integração em linhas automatizadas de produção (carga/descarga, automações de processo).
