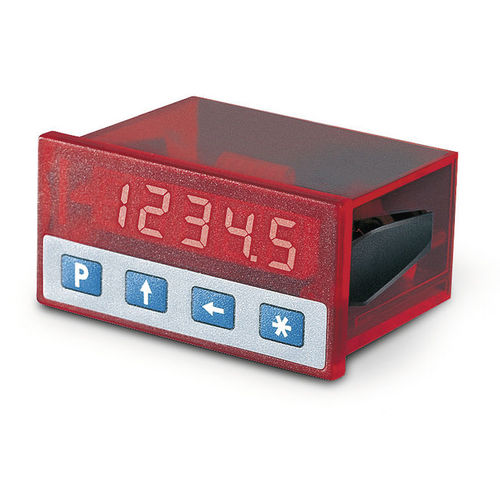

Display eletrônico MA506
incremental, visor LED, precisão de visualização 10 μm
Perfil MA506:
Precisão máxima de visualização 10 μm
Precisão de repetição máx. ±0,01 mm
Medição incremental e função de reset
Referência directa/entrada de valor de desvio
Entrada de referência
Funciona com sensor MS500
Dados mecânicos
Funcionalidade - Dados técnicos - Informações adicionais
Design da caixa - caixa embutida, plástico (vermelho transparente) - recorte do quadro 68+0-7 x 3340-6 IEC 61554
Dados elétricos - -
Funcionalidade - Dados técnicos - Informações adicionais
Tensão de funcionamento - 24 V DC ±20 % -
Consumo de corrente - <60 mA - a 24 V DC
Gama de visualização/visualização - Dígito S, LED 7 segmentos, 10 mm altura vermelho - -99999 ... 99999 ... 99999
Tipo de ligação - terminal de parafuso - 3 pólos (alimentação)
- mini-DIN - 6 pólos, 1x Tomada (sensor MS500)
Dados do sistema Funcionalidade - Dados técnicos - Informações adicionais
Resolução - 0,01, 0,05, 0,1,1 mm - Visor de ângulo programável
- 0,001, 0,01 polegada -
Precisão do sistema - ±(0,1 + 0,01 x L) mm, L em m - atTu = 20=C
Precisão de repetição - ±0,01 mm - ±1 dígito
Velocidade de viagem - *5 nV -
Condições ambientais - -
Funcionalidade - Dados técnicos - Informações adicionais
Temperatura ambiente - 0 ... 50 5C -
Temperatura de armazenamento - -20 ... 85 =C -
Humidade relativa - £95% - condensação inadmissível
CEM - EN 61000-6-2 - resistência à interférence / imissão
- EN 61000-6-4 - Interférence / émission emitida
Categoria de protecção - IP40 dispositivo completo - EN 60529
- IP60 na parte frontal com instalação no quadro eléctrico - EN 60529
---
