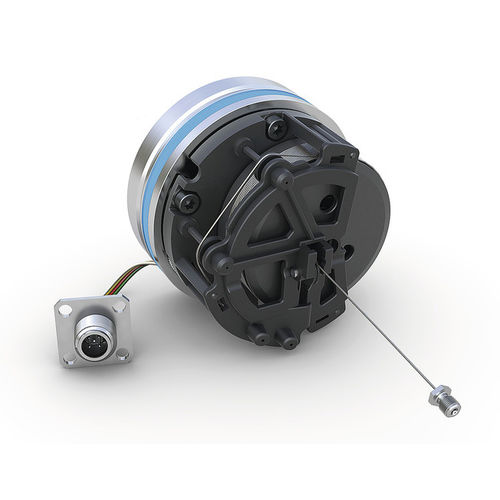

Encoder com cabo analógico SGH25

CANopenSAE J1939redundante

Codificador com fio SGH25 Sensor de posição para cilindros hidráulicos com comprimentos de medição de até 2500 mm Sensor absoluto atuado por fio para medição de posição e velocidade em cilindros hidráulicos, cilindros telescópicos e acumuladores de pistão. Durável, confiável e fácil de integrar, baseado em mais de 30 anos de experiência em tecnologia de sensores com fio. Perfil SGH25: Faixa de medição 0 ... 2500 mm (98,42 polegadas) Sistema de medição absoluto Resistente à pressão até 350 bar, picos de pressão até 450 bar Alto grau de flexibilidade, ajustável a todos os comprimentos de medição graças ao teach-in Interfaces redundantes (CAT3) disponíveis Versão de segurança utilizável até ao Nível de Performace d Analógico, CANopen, SAE J1939, CANopen Safety interfaces Funcionalidade - Dados técnicos - Informações adicionais Flange - alumínio - anel de vedação (HNBR) Alojamento - sintético - PA66 Desenho do fio - e0,45 mm - Corda de aço (inox) Força de extensão - 23,9 N - Acélération - 224 m/s2 - Peso - -0,35 kg - Dados elétricos - - ■Analog interface Característica - Dados técnicos - Informações adicionais Tensão de funcionamento - 9 ... 32VDC - condição ambiente MH. à saída 0 ... 5 V. 0,5 ... 4,5 V. 0,25 ... 4,75 V. 1,0 ... 4.9 V. polaridade invertida protegida - 12... 32VDC - condição ambiente MH. à saída 0 ... 10 V. protegido contra a polaridade inversa - 12... 32VDC - condição ambiente MH. à saída 0 ... 20 mA. 4 ... 20 mA. mas UB > Uload +2,0 V. protegido contra polaridade inversa - 24 V DC ±20 % - condição ambiente CE. polaridade inversa protegida Consumo de corrente - <40 mA - a 24 V DC. por codificador - <80 mA - a 12 V DC. por codificador Potência de entrada - <1 W - sem carga. por codificador Parâmetro st orage - 105 cydes - também se aplica a operações de calibração
