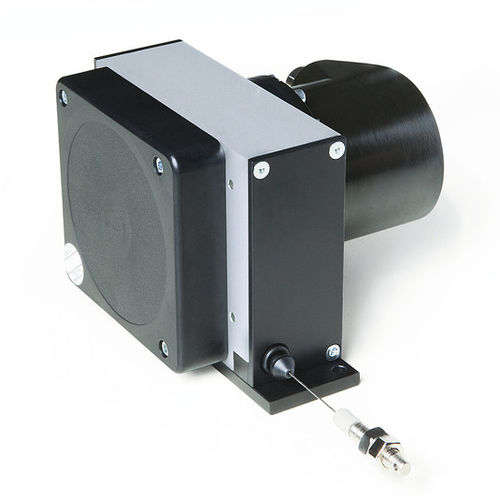

Codificador com fio SG121
design robusto com 12 m de comprimento de medição
Codificador com fio de aplicação universal com comprimentos máximos de medição. 12000 mm, construção robusta, bem como orientação precisa e segura do fio, preparado para fixar os mais diversos tipos de codificadores rotativos com um flange padrão de 58 mm.
Perfil SG121:
- Desenho robusto
- Montagem fácil
- Comprimentos de medição até ao máximo. 12000 mm
- Codificador incremental ou absoluto
- Também disponível como versão de segurança em combinação com o codificador rotativo WV58MR
- Alta flexibilidade graças à livre escolha de codificadores rotativos com flange padrão de 58 mm
- Vários tipos de fios
- Com a tecnologia PURE.MOBILE
Dados mecânicos - -
Funcionalidade - Dados técnicos - Informações adicionais
Caixa - alumínio/plástico -
Desenho do fio - c0,8 mm - Cabo de aço
- c0,6 mm - Cabo de aço, aquecido a plástico
- c0,8 mm - para-linha
Força de extensão - £8 N - na corda
Distância medida/revolução do tambor de corda - 200 mm -
Acélération - £23,5 m/s2 -
Dados elétricos
Codificadores rotativos adequados para o SG121 são apresentados em nosso site w*.v.v.v.siko-global.com. Dependendo da signais de saída, os seguintes são adequados para:
■ - Saídas analógicas, como corrente ou tensão: AV58M
■ - Saídas Incrémental: IV5800
■ - Saídas Absolutas: WV58MR. WV36M/SSI. WV36M/CAN
Entre outros. Os codificadores SIKO têm as seguintes interfaces: Incrémental. SSI. CANopen. CANopen Safety. SAE J1939. Field Bus. e Ethernet
As especificações técnicas para estes dispositivos estão indicadas na respectiva ficha técnica. Também podem ser utilizados vários modelos de codificadores de vários fabricantes.
Dados do sistema
Funcionalidade - Dados técnicos - Informações adicionais
Precisão de repetição - ±0,15 mm - mecânica. dependendo do sentido de marcha (1ª posição)
---
