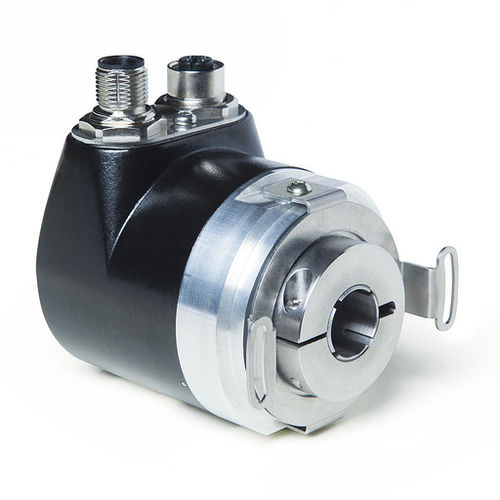

Encoder rotativo absoluto WH5800M

magnéticoflangeadodigital

codificador rotativo magnético absoluto com eixo sólido Codificador absoluto WH5800M vídeo de especialista aberto O WH5800M é um codificador rotativo magnético absoluto com eixo sólido, que foi especialmente desenvolvido para uso em máquinas móveis. Graças ao seu design particularmente robusto e opcionalmente uma interface CANopen ou SAE J1939, ele é ideal para condições difíceis em máquinas móveis. Com a ajuda das placas opcionais PURE.MOBILE, como sensores de inclinação integrados ou interruptores rotativos, o WH5800M pode ser expandido funcionalmente de forma flexível, sem alterar o design. Perfil WH5800M: Veio oco até ø 15 mm Interface CANopen (DS406) ou SAE J1939 Caixa resistente ao sal disponível Alta compatibilidade eletromagnética Com a tecnologia PURE.MOBILE Opcional: Sensor de inclinação, endereço do bus ajustável através de interruptor rotativo, E/S digital E1 Aprovação pelo Departamento Federal Alemão de Veículos Automotores variante de uma ou várias voltas disponíveis Funcionalidade - Dados técnicos - Informações adicionais Eixo - Aço inoxidável - Flange - alumínio - Carcaça - alumínio de diéne - revestido com KTL Velocidade - 23000 rpm - Momento de inércia - 2110 gcm2 - Torque inicial - 23 N cm - at20=C Capacidade de carga do eixo - 280 N - radial - 240 N - axial Bainha de cabo - PVC - tipo cone E1 Raio de curvatura do cabo - >25 mm - Tipo de cone E1, estático Peso - -0,4 kg - Dados elétricos - - Funcionalidade - Dados técnicos - Informações adicionais Tensão de funcionamento - 8 ... 36 V DC - polaridade inversa Consumo de corrente - 20 mA - a 36 V - 28 mA - a 24 V - 76 mA - a 8 V Potência em put - 2800 mW - sem carga Parâmetro st orage - 105 cydes - também se aplica a operações de calibração
