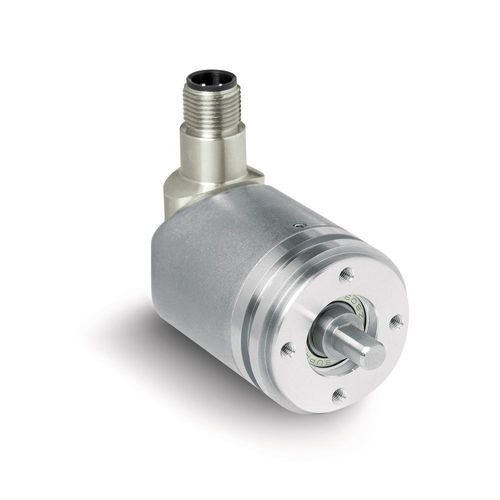

Encoder rotativo absoluto WV3600MR

magnéticomonovoltaflangeado

O menor codificador rotativo de segurança multiturn para máquinas móveis! Especialmente desenvolvido para uso em máquinas móveis, o codificador rotativo de segurança absoluta WV3600MR fornece valores de medição confiáveis e precisos mesmo nas condições ambientais mais adversas. Graças ao conceito de segurança inovador, certificado de acordo com SIL2, o WV3600MR também pode ser usado em aplicações críticas de segurança até o nível de desempenho d. Disponível nas versões monoturn e multiturn e com um diâmetro externo de apenas 36 mm, também pode ser montado em aplicações com espaço de instalação extremamente limitado. - O menor codificador rotativo de segurança multiturn para máquinas móveis - Variante monoturn ou multiturn disponível - Certificado SIL2 (IEC 61508) PLd (DIN EN ISO 13849) (em preparação) - Aprovação E1 pela Autoridade Federal de Transporte Motorizado (em preparação) - Classe de proteção até IP6K9K - Com tecnologia PURE.MOBILE Especificações técnicas Dados mecânicos - Eixo: aço inoxidável - Flange: alumínio - Carcaça: aço inoxidável - Velocidade: ≤3000 min-1 (com classes de proteção IP67 e IP6K9K), ≤6000 min-1 (com classe de proteção IP65) - Momento de inércia: 3.5 gcm² (IP67), 4 gcm² (IP6K9K) - Torque de partida: ≤2 Ncm a 20 °C - Carga do eixo: ≤60 N radial, ≤40 N axial, ≤200 N radial/axial (com classe de proteção IP6K9K) Dados elétricos - Tensão de operação: 8 … 36 V DC (proteção contra inversão de polaridade) - Consumo de energia: ≤1 W a 36 V (sem carga) - Armazenamento de parâmetros: 10^5 ciclos (também se aplica a operações de calibração) - Indicador de status: 1x LEDs bicolores (vermelho/verde) (status do dispositivo/CAN) - Capacidade de carga: ±36 V (interface CAN) - Interface: de acordo com ISO 11898-1/2, não isolada eletricamente (CANopen, CANopen Safety, SAE J1939 Safety) - Endereço: 1 … 127 (CANopen, CANopen Safety), 128 … 238 (SAE J1939 Safety) - Taxa de transmissão: 20/50/125/250/500/800 kbit/s, 1 Mbit/s (CANopen Safety) - Tempo de ciclo: <10 ms - Tempo de inicialização: <1000 ms - Tipo de conexão: 1x conector M12 (codificado A), 5 pinos, 1x pino (tipo de conexão E12E); extremidade de cabo aberta, seção transversal de fio 0.5 mm² (tipo de conexão E1) Dados do sistema - Varredura: magnética - Resolução: 14 bits (16384 passos/rotação) - Faixa de medição: 1 rotação(s) (monoturn), 4096 rotação(s) (12 bits), 65536 rotação(s) (16 bits) Condições ambientais - Temperatura ambiente: -40 … 85 °C - Temperatura de armazenamento: -40 … 85 °C - Umidade relativa: 100% (condensação permitida) - Categoria de proteção: IP65 (EN 60529), IP67, IP6K9K (EN 60529, ISO 20653, com instalação adequada e conector apropriado) - Teste de spray salino: nível de severidade 4 (EN 60068-2-52, instalado de acordo com as instruções de montagem e com conector apropriado) Atribuição de pinos E12E - Sinal: PIN - nc: 1 - +UB: 2 - GND: 3 - CAN_H: 4 - CAN_L: 5 E1 - Sinal: Cor do cabo - nc: branco - +UB: marrom - GND: verde - CAN_H: amarelo - CAN_L: cinza
