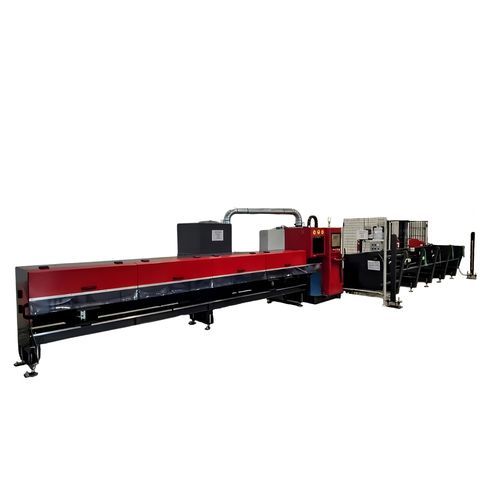

Máquina de corte e gravação a laser 3D LTS3 Bevel

a laser de fibrapara metaisde perfis

Visão geral
A LTS3 Bevel é uma máquina de corte laser para tubos com fonte de fibra de 3 kW e cabeça Bevel 3D ajustável, projetada para chanfrar, realizar cortes inclinados e usinagens tridimensionais em tubos e perfis metálicos. Indicada para integração industrial com opções de carregamento/descarregamento automático e nesting para otimização de material.

Principais características

• Fonte laser fibra 3 kW com cabeça Bevel 3D
• Corte inclinado e geração de chanfros para preparação de solda
• Controle interpolado de eixos para operações 3D complexas
• Software 3D com importação STEP e nesting automático
• Sistemas integráveis de carga e descarga em linha (carregadores por feixe/corrente, descarregadores multi-comprimento)
• Precisão e repetibilidade em cortes angulados
• Projetada para operação industrial contínua

Aplicações
Chanfros e preparações de solda em tubos estruturais, produção de geometria tridimensional em tubos e perfis, integração em linhas de produção automatizadas que exijam nesting e otimização de material.

Continuidade operacional e disponibilidade
O sistema é concebido para continuidade de produção industrial com opções de disponibilidade estendida (24/7) e integração em fluxos automatizados para manter alto rendimento.

Extras e integração

• Carregadores automáticos: feixe, correntes ou correia; alimentação multi-comprimento
• Descarregadores: calhas, rolos, configurações multi-comprimento
• Extrator de fumos e sistemas de filtração
• Chiller para controlo da temperatura da fonte e da cabeça
• Abastecimento de ar comprimido (ex. 15 bar) e gases de processo
• Controlador CNC EtherCAT, acionamentos Inovance e quadros elétricos
• Sensor de detecção de cordão de solda, bicos intercambiáveis e peças sobressalentes para cabeça Bevel

Especificações técnicas

• Marca: Simec
• Modelo: LTS3 Bevel
• Potência da fonte laser: 3 kW (fibra)
• Cabeça: Bevel 3D ajustável
• Espessuras cortáveis: aprox. 1 - 6 [mm]
• Comprimento de trabalho: aprox. 1.5 - 6.1 [m] (configurável)
• Resíduo máximo: 100 [mm]
• Gases de processo: Ar - N₂ - O₂ (conforme material e espessura)
• Software: importação STEP 3D e nesting automático
• Controle de eixos: interpolado para operações 3D
• Automação: carga/descarga integráveis e nesting automático
• Opções: extrator de fumos, chiller, sensor de solda, controlador CNC EtherCAT, acionamentos Inovance
