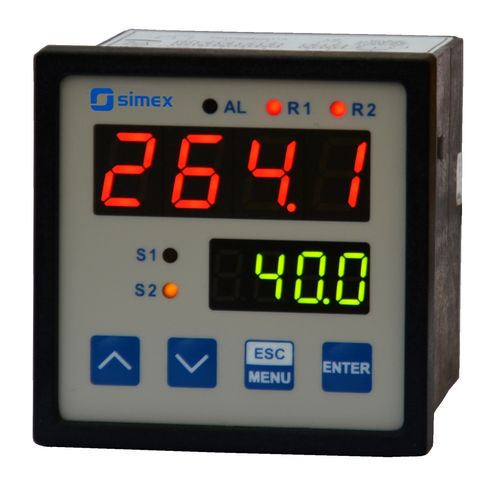

Indicador de processo SRT-77 series

de temperaturadigitalde LED

O medidor de temperatura SRT-77 tem uma entrada: termorresistência (Pt100/500/1000) ou termopar (K, S, J, T, N, R, B, E). A medição é linearizada pelas caraterísticas polinomiais. O dispositivo com entrada de termopar tem uma gama de medição adicional (-10...90 mV), principalmente para diagnóstico de circuitos de medição. A principal vantagem do regulador são as duas filas do ecrã. A primeira apresenta o valor de medição, a segunda - os valores programados: máximo e mínimo. 1 ou 2 saídas de relé (ou OC) tornam possível o controlo dos processos de aquecimento/arrefecimento. O RS-485 permite a transmissão de dados em sistemas de monitorização de processos de produção. As saídas de controlo REL / OC podem ajustar o nível do sinal medido e são controladas de acordo com um ou dois valores limite. O medidor pode ser configurado com o teclado local ou com o software gratuito S-Config através da porta de comunicação RS-485. Gama de entradas Pt100, Pt500, Pt1000: -100...+600°C TC K: -200...+1370°C, S: -50...+1768°C, J: -210...+1200°C, T: -200...+400°C, N: -200...+1300°C, R: -50...+1768°C, B: +250...+1820°C, E: -200...+1000°C -10...90mV Tipo de saída - Coletor aberto: I=30 mA, U=30V DC, P=100 mW relé I=1A, U=30V DC/250V AC (cosø=1) Alimentação eléctrica - 16...35V AC, 19...50V DC 85..260V AC/DC 11,4...15V AC/DC
