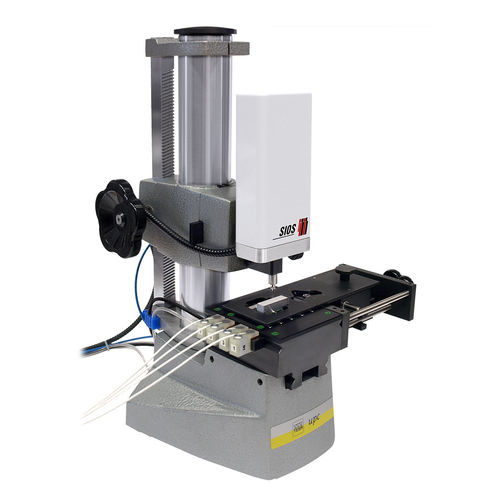

Calibrador a laser EPP series

de alta precisão

Sistema de calibração do bloco de medição de alta precisão - disposição de medição com duas sondas alinhadas - A sonda interferométrica laser LM 20 garante uma elevada precisão e linearidade de medição - apenas 15 blocos de calibre padrão necessários para a calibração de um conjunto de 122 blocos de calibre - economia de custos devido ao baixo esforço de recalibração - poupança no tempo de medição devido à sequência de medição guiada pelo utilizador - Possibilidade de calibração de dimensões nominais e materiais não usuais - elevada linearidade em toda a gama de medição - força de medição constante da sonda em toda a gama de medição - correção da amostra de teste e da temperatura normal - sensor de temperatura do material (opcional 4 peças) - Software para PC com Windows O sistema de calibração de blocos de calibre EPP para calibração de blocos de calibre utiliza uma sonda interferométrica laser LM 20 como sonda de medição superior. Tem uma gama de medição de 20 mm e uma resolução de 1 nm. O Physikalisch-Technische Bundesanstalt Braunschweig determinou um erro de medição inferior a 10 nm para esta sonda durante a calibração de blocos de calibre. Isto significa que o número de blocos de calibração normalizados necessários pode ser reduzido para 15 para um conjunto de 122 blocos de calibração, de acordo com uma recomendação do PTB. Com um procedimento de calibração, os erros lineares do aparelho de medição (desalinhamento, inclinação da sonda, influências da temperatura) podem ser determinados e corrigidos. A operação confortável da estação de teste de blocos de calibre, bem como a correção, avaliação e saída dos valores medidos são realizadas através de um PC com o software "InfasGAUGE" (calibração paralela de blocos de calibre).
