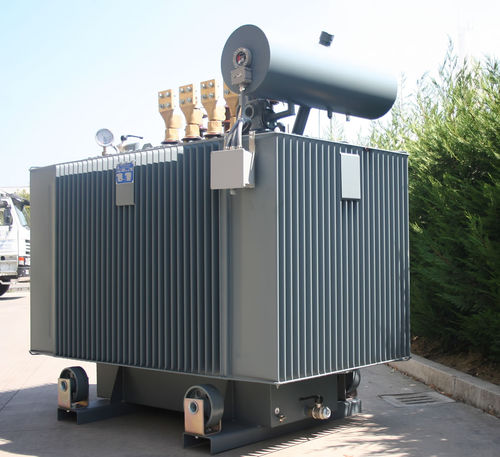

Transformador de potência ECE Series

de distribuiçãoa óleotrifásico

SIRMET ELETTRICA fabrica transformadores eléctricos de distribuição imersos em óleo com uma gama de potência de 50KVA até 25MVA e uma tensão máxima de trabalho de 132KV. O núcleo é feito de aço de baixa temperatura laminado a frio com um corte de 45°. Os enrolamentos de BT são normalmente feitos de fita (cobre ou alumínio) para assegurar uma melhor resistência ao stress electrodinâmico em caso de curto-circuitos. As voltas são isoladas umas das outras por um material isolante composto de papel celulósico puro. O enrolamento HV é normalmente feito de fio de cobre esmaltado ou fita de cobre coberta com papel de celulose pura; todos os materiais isolantes são da mais alta qualidade e passam por rigorosos controlos antes de serem utilizados. Para obter bobinas perfeitamente homogéneas e simétricas, que são condições essenciais para um funcionamento duradouro do transformador, os enrolamentos são feitos com a utilização de máquinas computorizadas que asseguram uma correcta tracção do condutor. Além disso, os canais adequados feitos nos enrolamentos primários e secundários permitem ao líquido isolante transferir o calor dos enrolamentos para o sistema de arrefecimento colocado no tanque do transformador, obtendo assim uma temperatura óptima. 1.CORE O núcleo é fabricado com folha de silício de grãos orientados com baixas perdas, com corte de 45° e montagem por step-lap, a fim de reduzir o ruído. 2.VENCIMENTOS Os enrolamentos são realizados com máquina computorizada capaz de garantir a tracção exacta do condutor e obter bobinas uniformes e simétricas. LV WINDINGS são fabricados em bandas (cobre ou alumínio) para garantir uma melhor resistência ao stress electrodinâmico em
