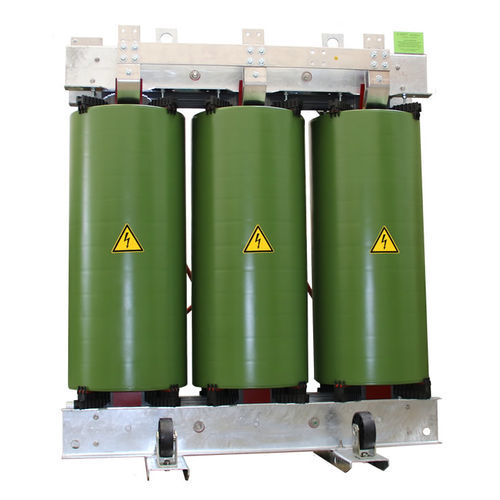

Transformador de distribuição class 24 UE 548/2074 Series

encapsulado em resina epóxide tensãode média tensão

SIRMET ELETTRICA constrói, repara e modifica transformadores de resina epoxi de MT e BT na gama de 160 KVA até 10MVA e uma tensão máxima de funcionamento de 36KV. O circuito magnético é feito com laminação de silício com cristais orientados para baixas perdas com tecelagem a 45°, a fim de minimizar o nível de ruído. O sistema de aperto do núcleo é dimensionado para suportar as tensões electrodinâmicas dos enrolamentos em caso de curto-circuito. Os enrolamentos de baixa tensão são normalmente feitos de chapa de alumínio ou cobre isolada com materiais de classe F ou H. São protegidos pela classe H, verniz de alta cimentação, que uma vez seco no forno, forma uma massa altamente compacta que é resistente a tensões radiais de curto-circuito para obter uma percentagem reduzida de perdas adicionais. As tensões axiais são muito baixas graças ao condutor de placa única. As bobinas de MT são feitas de fio de alumínio ou de cobre ou com um fio isolado com uma película de poliéster entrelaçado. O coeficiente de expansão térmica do alumínio, próximo do da resina, permite que a estrutura responda homogeneamente às variações de temperatura devido às frequentes mudanças de carga, evitando assim tensões perigosas que danificariam o transformador ao longo do tempo. Os diferentes rolos do enrolamento de média tensão são alinhados e ligados em série entre si de modo a formar uma bobina de fase que é posteriormente testada a fim de verificar o isolamento e a ausência de descargas parciais de acordo com a CEI 14- 8. A bobina assim obtida é incorporada numa resina epoxi carregada e misturada com um sistema de embutimento computorizado numa autoclave.
