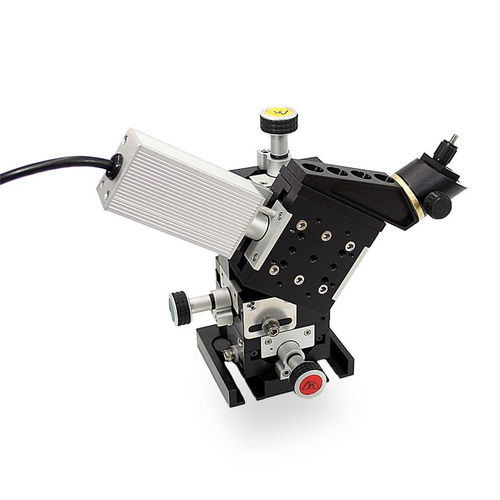

Micromanipulador motorizado MX1641

de 3 eixos

O micromanipulador de rolos cruzados da série MX1641 é ideal para pesquisas de nível introdutório e cursos de formação. Os fusos de avanço são carregados por mola contra um batente sólido para garantir uma operação sem deriva. O MX1641 incorpora um posicionamento de parafuso de 40 TPI para um movimento suave de rolos cruzados nos eixos X, Y e Z. O eixo da sonda pode ser ajustado para o ângulo de aproximação desejado de 0° a 180°, e incorpora a plataforma motorizada da série 7600 para uma resolução de 0,2 µm. O MX1641 pode ser usado com os controladores da série e e MC2010 para acionar a plataforma 7600 através de uma interface de loop fechado entre o controlador e o codificador do motor. A conexão de loop fechado garante uma resolução de 0,2 µm e 0,1 µm, respectivamente. O acoplamento do codificador também permite o uso do display digital DR1000 para requisitos de posicionamento repetido ou relativo. Todos os cabos são blindados para garantir uma operação sem ruído durante experimentos de eletrofisiologia sensíveis. Versões de alta velocidade estão disponíveis mediante solicitação.

Características do produto

• Posicionamento rápido de 1,7 mm/segundo no 4º eixo
• Ajuste de 40 passos em 3 eixos manuais
• Abordagem linear no eixo da sonda motorizada
• Suporta hastes de montagem de 3 a 10 mm de diâmetro.

Especificações de desempenho

• Carga máxima: 2 lbs
• Curso / eixo: 0,80 polegadas [20 mm]

Movimento controlável mínimo

• Manual grosso: 5 µm
• 4º eixo motorizado: 0,1 µm
• Folga: < 5 µm
• Precisão ponto a ponto: ± 2 µm

*Movimento controlável mínimo*: BASEADO EM 1° DE ROTAÇÃO DO PARAFUSO DE AJUSTE

Características / Especificações técnicas

• Micromanipulador de 4 eixos: 3 eixos de acionamento manual, 1 eixo de motor CC
• Curso de 20 mm por eixo
• Resolução motorizada de 0,2 µm
• Compatível com controladores da série e e MC2010
• Interface de loop fechado para alta precisão
• Cabos blindados para operação sem ruído
• Versões de alta velocidade disponíveis mediante solicitação
