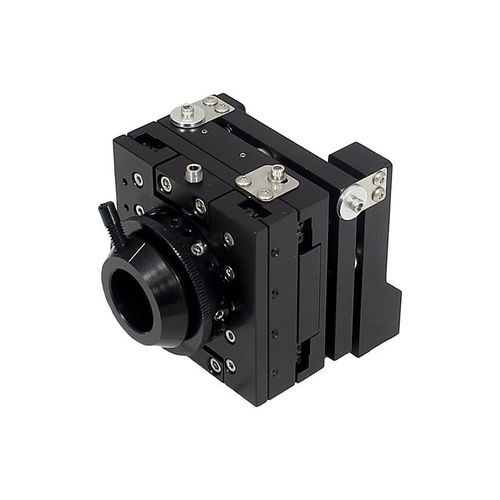

Mesa de coordenadas Z CFTX

motorizadade 3 eixosde precisão

O design robusto dos tradutores de fibra da série CFTx os torna ideais para aplicações críticas em ambientes difíceis e para manter o alinhamento durante o transporte. Baseados nos posicionadores de lentes OTX, esses tradutores de fibra podem suportar um impacto de 4G sem se mover mais de 5 microns quando os eixos estão travados. Parafusos de precisão de 100 TPI são usados para posicionamento preciso, com ajustadores hexagonais para evitar desalinhamentos acidentais. O ajuste do eixo Z possui uma rosca interna de 80 passos para foco preciso.

Características do produto

• Parafusos de ajuste de 100 passos
• Compatível com mandris de fibra da série CFC

Especificações de desempenho

• Deslocamento X e Y: 0,125 polegadas (3 mm)
• Deslocamento Z: 0,18 polegadas (4,5 mm)
• Inclinação e guinada: 5°

Características / Especificações técnicas

• Design robusto para ambientes críticos e difíceis
• Mantém o alinhamento durante o transporte
• Baseado em posicionadores de lentes OTX
• Suporta um impacto de 4G com movimento inferior a 5 microns (eixos travados)
• Parafusos de precisão de 100 TPI para posicionamento
• Ajustadores hexagonais para evitar desalinhamentos acidentais
• Rosca interna de 80 passos para foco do eixo Z
• Compatível com mandris de fibra CFC
