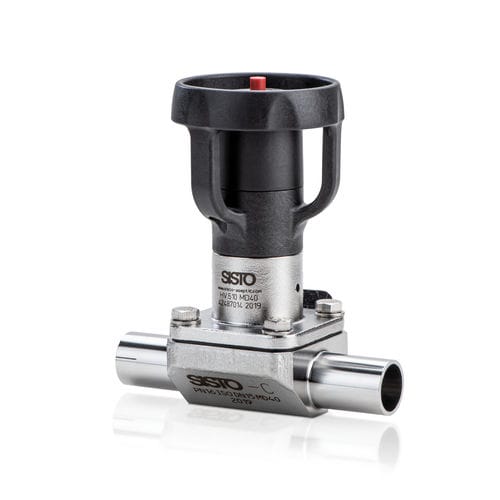

Válvula de diafragma SISTO-C
manualpneumáticade bloqueio

válvula de diafragma
válvula de diafragma
válvula de diafragma
válvula de diafragma
válvula de diafragma
Guardar nos favoritos
Comparar


Características

Tipo
de diafragma
Acionamento
manual, pneumática
Função
de bloqueio
Fluido
para água pura, para produtos químicos, para vapor
Corpo
de soldar, em aço inoxidável
Aplicações
para aplicações de alta pureza, para aplicações higiênicas, para aplicações farmacêuticas
Número de vias
de 2/2 vias, de 2 vias
Outras características
resistente a produtos químicos, ANSI, para líquidos inflamáveis, resistente à corrosão, asséptica, com flange de soldar, para fluidos compressíveis, de vazão variável, para fluidos corrosivos, para fluidos agressivos, de haste elevatória, com conexão, com comando manual, para fluidos de alta pureza, sem fugas, com membrana de segurança, com posicionador, estéril, para hidrogênio, fluido tóxico
Temperatura do fluido

MÍN: -20 °C (-4 °F)

MÁX: 160 °C (320 °F)

Pressão

MÍN: 0 Pa (0 psi)

MÁX: 2.000.000 Pa (290,1 psi)

DN

MÍN: 6 mm (0,236 in)

MÁX: 200 mm (7,874 in)

Descrição

SISTO-C ● Válvula de corte com sede macia ● Design único com diafragma fechado ● Diafragma com suporte em espiral a partir do tamanho MD65 ● Com atuador manual ou pneumático ● Desligamento e vedação à atmosfera por diafragma, portanto dois componentes em contato apenas com o fluido manuseado corpo e diafragma ● Desenhos do corpo: corpo da válvula de 2 vias, padrão T, tanque ou válvulas multi-portas ● Extremidades de solda de topo ou conexão grampeada ● Ângulo de drenagem indicado por marcação a laser ● Materiais do corpo: aço inoxidável forjado e outros materiais de liga ● Materiais do diafragma: EPDM, TFM/EPDM colado, TFM/EPDM de 2 peças ● Diâmetros nominais disponíveis: DN 6 - DN 200 ● Temperatura de funcionamento: - 20°C a + 160°C ● Pressão operacional permitida: vácuo até 16 barg/ opcional 20 barg Benefícios: ● Adequado para aplicações até uma pressão de linha de 16 barg ● Aumento da confiabilidade operacional ● Auto-descarga ● Sem volume morto ● Nenhuma contaminação do fluido manuseado ● Adequado para CIP/SIP ● Livre de manutenção

---
