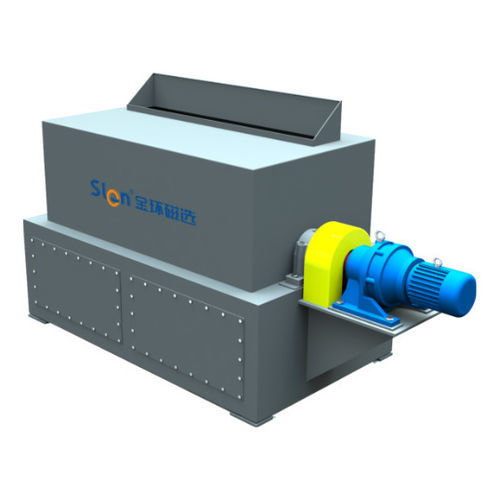

Separador de materiais secos SGTF series

magnético de tamborpara minériorotativo

Descrição do produto:
O SGTF dry LIMS é um separador magnético de tambor seco de baixa intensidade projetado para a pré-concentração de minerais magnéticos de baixo teor, remoção de magnéticos de minerais não metálicos, processamento a seco de rejeitos e purificação de pó de escória de ácido sulfúrico e pó de concentrado de ferro.

Principais características:

• Não requer água no processamento, adequado para operações secas ou em circuito fechado;
• Sistema magnético semicircular multiescala que reforça o efeito de separação;
• Regulação contínua da velocidade do tambor para ajuste flexível dos índices de processamento;

Construção e funcionamento:
O equipamento é composto por mecanismo de tambor rotativo, estrutura, caixa de engrenagens e conjunto magnético. O material passa pelo tambor, onde polos magnéticos semicirculares geram um campo forte que captura partículas magnéticas na superfície do tambor. As partículas capturadas são conduzidas para a zona não magnética e descarregadas pelo orifício de concentrado por gravidade e força centrífuga, enquanto o material não magnético é evacuado pela saída de rejeitos.

Parâmetros técnicos:

• Modelos disponíveis: SGTF-612, SGTF-618, SGTF-712, SGTF-718, SGTF-918, SGTF-924, SGTF-1018, SGTF-1021, SGTF-1024, SGTF-1030, SGTF-1218, SGTF-1224, SGTF-1230, SGTF-1236, SGTF-1245
• Intervalo de diâmetros: 600–1200 mm
• Intervalo de comprimentos: 1200–4500 mm
• Intervalo de velocidades: 0–40 / 0–60 / 0–70 / 0–80 r/min conforme o modelo
• Tamanho de alimentação: 0–12 mm
• Vazão: 10–250 t/h conforme o modelo
• Potência: 5.5–55 kW conforme o modelo
• Peso: 1.55–17 t conforme o modelo

Dados típicos por modelo:

• SGTF-612 — Diâmetro: 600 mm; Comprimento: 1200 mm; Velocidade: 0–80 r/min; Alimentação: 0–12 mm; Vazão: 10–15 t/h; Potência: 5.5 kW; Peso: 1.55 t
• SGTF-618 — Diámetro: 600 mm; Comprimento: 1800 mm; Velocidade: 0–80 r/min; Alimentação: 0–12 mm; Vazão: 15–25 t/h; Potência: 7.5 kW; Peso: 1.70 t
• SGTF-712 — Diâmetro: 750 mm; Comprimento: 1200 mm; Velocidade: 0–70 r/min; Alimentação: 0–12 mm; Vazão: 20–35 t/h; Potência: 7.5 kW; Peso: 2.2 t
• SGTF-718 — Diâmetro: 750 mm; Comprimento: 1800 mm; Velocidade: 0–70 r/min; Alimentação: 0–12 mm; Vazão: 35–45 t/h; Potência: 11 kW; Peso: 3.3 t
• SGTF-918 — Diâmetro: 900 mm; Comprimento: 1800 mm; Velocidade: 0–60 r/min; Alimentação: 0–12 mm; Vazão: 45–65 t/h; Potência: 15 kW; Peso: 4.5 t
• SGTF-924 — Diâmetro: 900 mm; Comprimento: 2400 mm; Velocidade: 0–60 r/min; Alimentação: 0–12 mm; Vazão: 65–80 t/h; Potência: 18.5 kW; Peso: 5 t
• SGTF-1018 — Diâmetro: 1050 mm; Comprimento: 1800 mm; Velocidade: 0–60 r/min; Alimentação: 0–12 mm; Vazão: 80–100 t/h; Potência: 18.5 kW; Peso: 5.5 t
• SGTF-1021 — Diâmetro: 1050 mm; Comprimento: 2100 mm; Velocidade: 0–60 r/min; Alimentação: 0–12 mm; Vazão: 100–120 t/h; Potência: 22 kW; Peso: 6.5 t
• SGTF-1024 — Diâmetro: 1050 mm; Comprimento: 2400 mm; Velocidade: 0–60 r/min; Alimentação: 0–12 mm; Vazão: 120–135 t/h; Potência: 22 kW; Peso: 8 t
• SGTF-1030 — Diâmetro: 1050 mm; Comprimento: 3000 mm; Velocidade: 0–60 r/min; Alimentação: 0–12 mm; Vazão: 135–145 t/h; Potência: 30 kW; Peso: 10.5 t
• SGTF-1218 — Diâmetro: 1200 mm; Comprimento: 1800 mm; Velocidade: 0–40 r/min; Alimentação: 0–12 mm; Vazão: 145–165 t/h; Potência: 22 kW; Peso: 7 t
• SGTF-1224 — Diâmetro: 1200 mm; Comprimento: 2400 mm; Velocidade: 0–40 r/min; Alimentação: 0–12 mm; Vazão: 165–185 t/h; Potência: 30 kW; Peso: 9 t
• SGTF-1230 — Diâmetro: 1200 mm; Comprimento: 3000 mm; Velocidade: 0–40 r/min; Alimentação: 0–12 mm; Vazão: 185–205 t/h; Potência: 37 kW; Peso: 11.5 t
• SGTF-1236 — Diâmetro: 1200 mm; Comprimento: 3600 mm; Velocidade: 0–40 r/min; Alimentação: 0–12 mm; Vazão: 205–225 t/h; Potência: 45 kW; Peso: 13.5 t
• SGTF-1245 — Diâmetro: 1200 mm; Comprimento: 4500 mm; Velocidade: 0–40 r/min; Alimentação: 0–12 mm; Vazão: 225–250 t/h; Potência: 55 kW; Peso: 17 t
