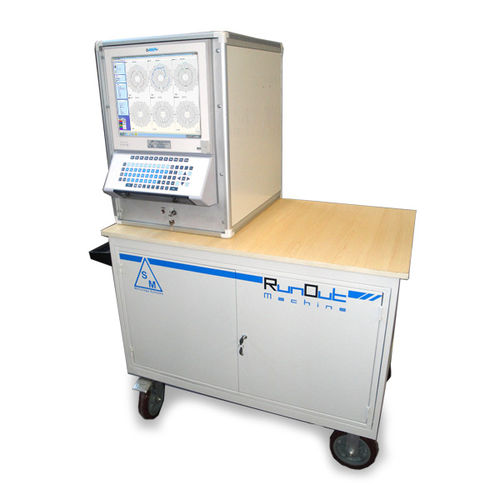

Medidor de forma RunOut

FFTpara eixo-árvore

O sistema de aquisição RunOut Machine foi criado em colaboração com uma renomada empresa multinacional do setor de energia, para a verificação "em processo" de rotores para turbinas a gás. O sistema detecta o erro de forma do eixo através de seis pick-ups, sendo quatro do tipo indutivo de contato e três sem contato, os dados são enviados para a unidade que analisa os perfis individuais e sua combinação (elaborações analíticas e estatísticas). Uma análise espectral (FFT) pode ser realizada nestes dados, a fim de detectar as componentes harmónicas do sinal. A máxima flexibilidade do sistema permite realizar a análise geométrica com o eixo montado diretamente na estação de trabalho e, portanto, agir rapidamente em caso de anomalias, ajustando-as no processo produtivo.
