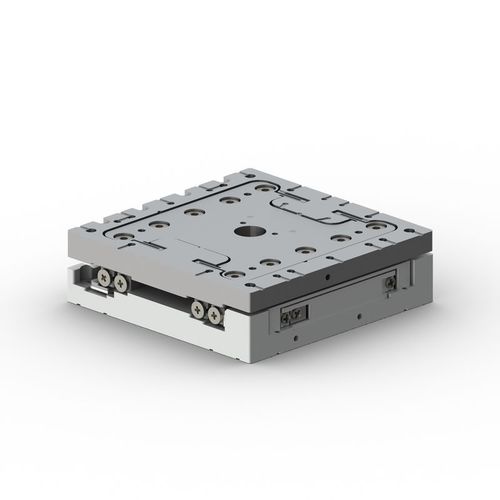

Mesa de coordenadas linear DLS-5252

piezoelétricaem malha fechadacompacta

Os estágios de acionamento híbridos combinam as vantagens dos estágios de deslizamento de longo alcance e dos scanners piezoelétricos de alta resolução. Como todos os estágios híbridos de acionamento da SmarAct, o DLS-5252 combina as vantagens dos estágios longos de deslocamento com scanners piezoelétricos de alta resolução. O DLS-5252 é compatível com o sistema modular SmarAct, o que significa que o estágio pode ser facilmente montado nos estágios CLS-52, estágios de rotação equivalentes e todas as placas adaptadoras e elementos de conexão. O palco requer apenas um canal do MCS2, embora seja composto por duas unidades de accionamento diferentes. Mecânica Alcance da varredura [µm] > 35 Força de Bloqueio [N] > 3,5 Max. Força Normal [N] 5.0 Força Máx. Força de Elevação [N] > 1,5 Peso [g] - 130 Dimensões [mm] 52 x 52 x 15 (C x L x L x A) Frequência de ressonância (sem carga) [Hz] - > 350 Fechado-Loop Resolução Fechado-Loop MCS2 [nm] - 1 (S) Freqüência de corte de varredura [Hz] - > 10
