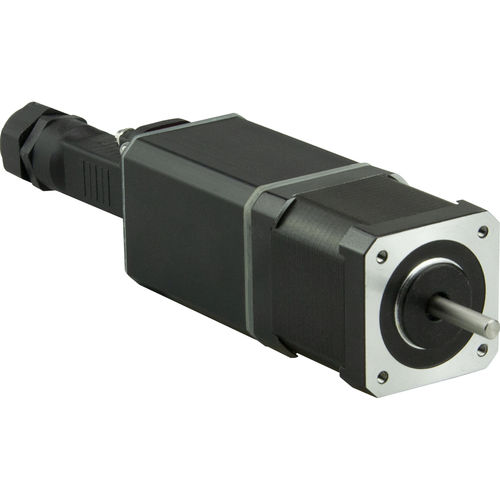

Motor IP65 SMD 1.6mini

de passoCC12 V

SMD1.6mini IP65 é um driver de motor passo-a-passo, que está integrado ao motor passo-a-passo SM4247 e tem protecção de invólucro IP65. Estes drivers são oferecidos como unidades montadas na sua totalidade. Sem necessidade de ligação, ajuste ou qualquer outra preparação - o sistema é um accionamento de motor passo-a-passo pronto a funcionar completo. A alta classe de protecção torna possível a utilização do accionamento em ambientes de desvantagem. Os drivers SMD1.6mini IP65 têm dimensões bastante pequenas, as dimensões totais do conjunto são 136 mm incluindo o eixo do motor e o tamanho da estrutura fica a 42 mm do flange do motor NEMA 17. O modo de controle é o modo padrão Pulse/Dir - o driver do motor passo a passo recebe pulsos de tensão como sinal de passo e nível de tensão como sinal de direção. O deslocamento do movimento depende do número de pulsos, a velocidade do movimento é proporcional à freqüência dos pulsos. A direção depende do nível de voltagem na entrada DIR. O sinal de direcção pode ser invertido. Os principais parâmetros do motor passo-a-passo SM4247 com minúsculo driver passo-a-passo integrado SMD1.6mini IP65 Fonte de alimentação: 12 - 48 VDC Modo Microstepping - 1, 1/2, 1/4, 1/8, 1/16, 1/32, 1/128, 1/256. Corrente de retenção: 10...100% ou corrente nominal Máximo torque de retenção: 4.4 kgf*cm Inércia do rotor do motor: 68 g*cm2
